無線式傾斜計を用いた重機・吊荷傾斜監視システム
リアルタイム傾斜監視システム
QS-190042-VE
本システムは重機や吊荷などに無線式傾斜計を取り付けて、傾斜をリアルタイム監視する安全支援システムです。従来は監督員による目視確認で対応していたものを本技術の活用により、傾斜管理を定量的かつリアルタイム監視できる為、施工性および安全性向上に貢献致します。
概要図
-
![アウトリガー管理]()
アウトリガー管理
-
![仕口管理]()
仕口管理
-
![吊荷管理]()
吊荷管理
システム構成
通常版
高精度版

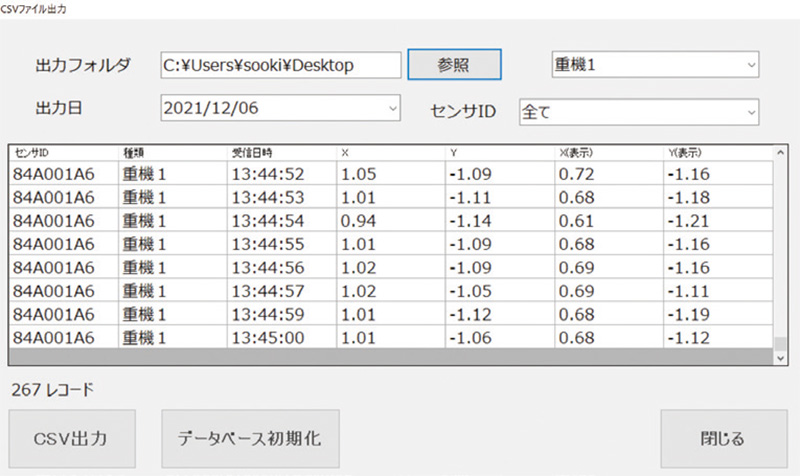

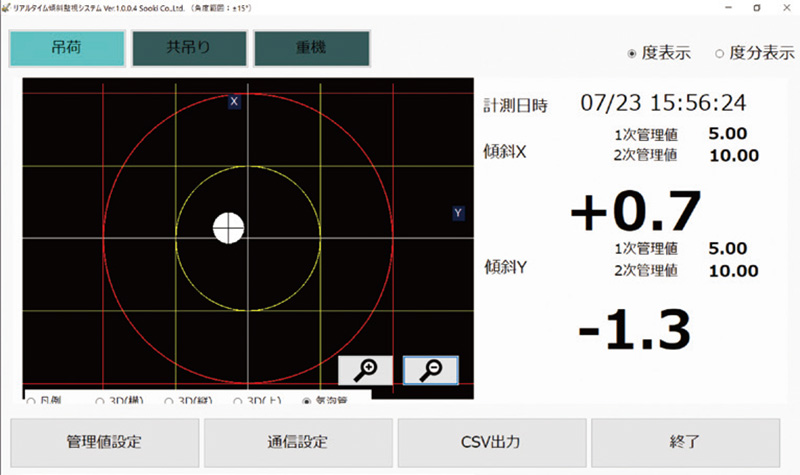

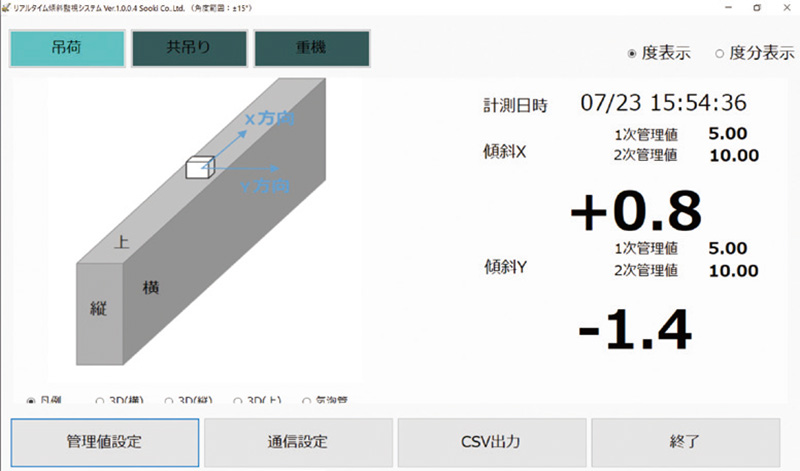

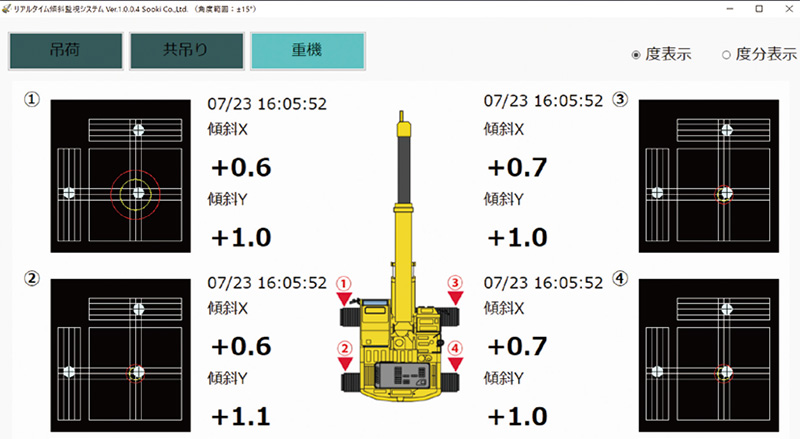

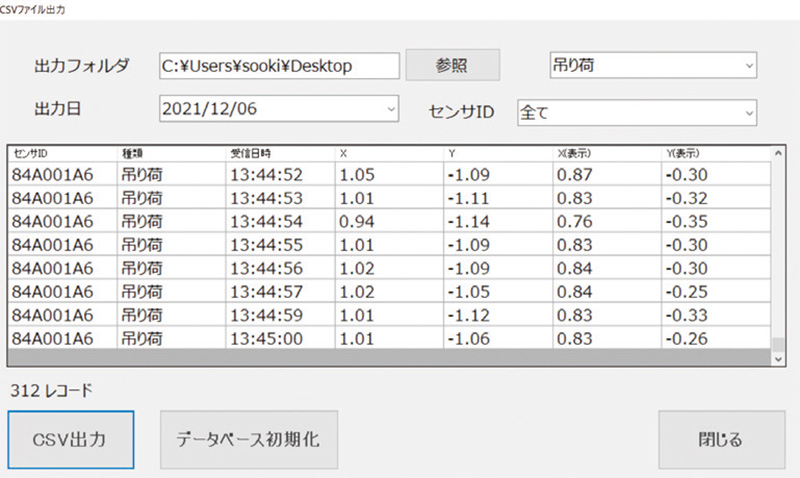

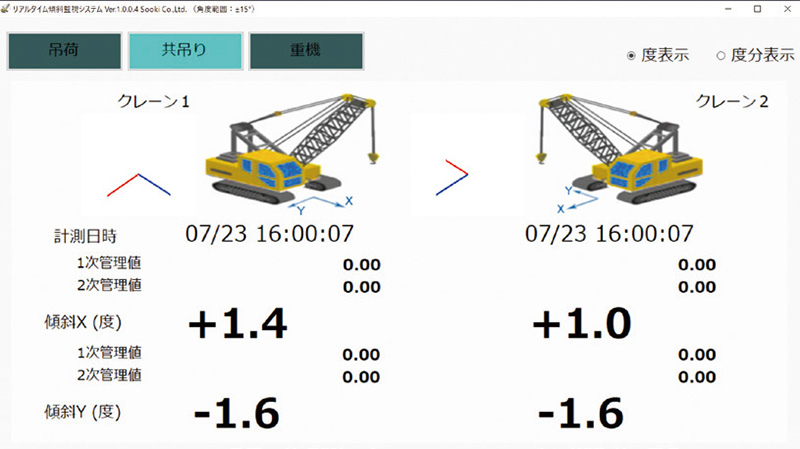

管理ソフト
仕様
| 高精度版 | 通常版 | |
|---|---|---|
| 測定範囲 | ±10° | ±15° |
| 繰り返し精度 | 0.001° | 0.2° |
| 分解能 | 0.0002° | 0.1° |
| データ送信間隔 | 1秒 | |
| 表示単位 | 度、% | 度 |
| 無線通信距離 | 見通し約100m | |
| 電源 | 単三電池2本 | 単三電池3本 |
| 電池寿命 | 約1ヶ月 | 約1週間 |
| 防塵防水 | IP67 | IP54 |
| 使用温度 | −10℃〜55℃ | −10℃ 〜 50℃ |
| 警報出力 | 1次、2次、3次警報 | 1次、2次警報 |
