無線式傾斜監視システム
チルフォメーション
KTK-170010-VE
本システムは無線式傾斜計を用いて、従来の「高精度・高機能・高価格」から「簡単・手軽・安価」を実現した傾斜監視システムです。異常が発生した場合はリアルタイムに警報メールや回転灯で危険を知らせることが出来ます。計測した傾斜データはクラウドサーバー上に保存される為、お客様のパソコンやタブレット、スマートフォンから何時でも確認することが可能です。
概要図
-

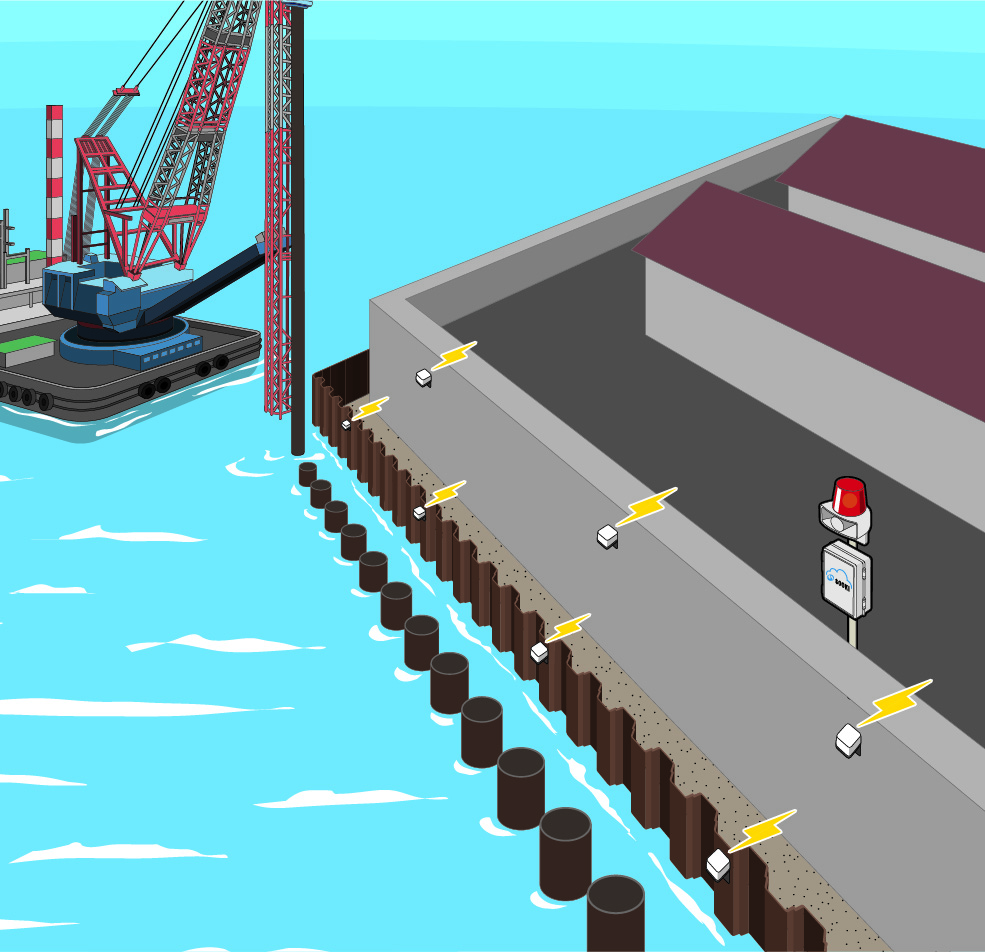

![護岸計測]()
護岸計測
-

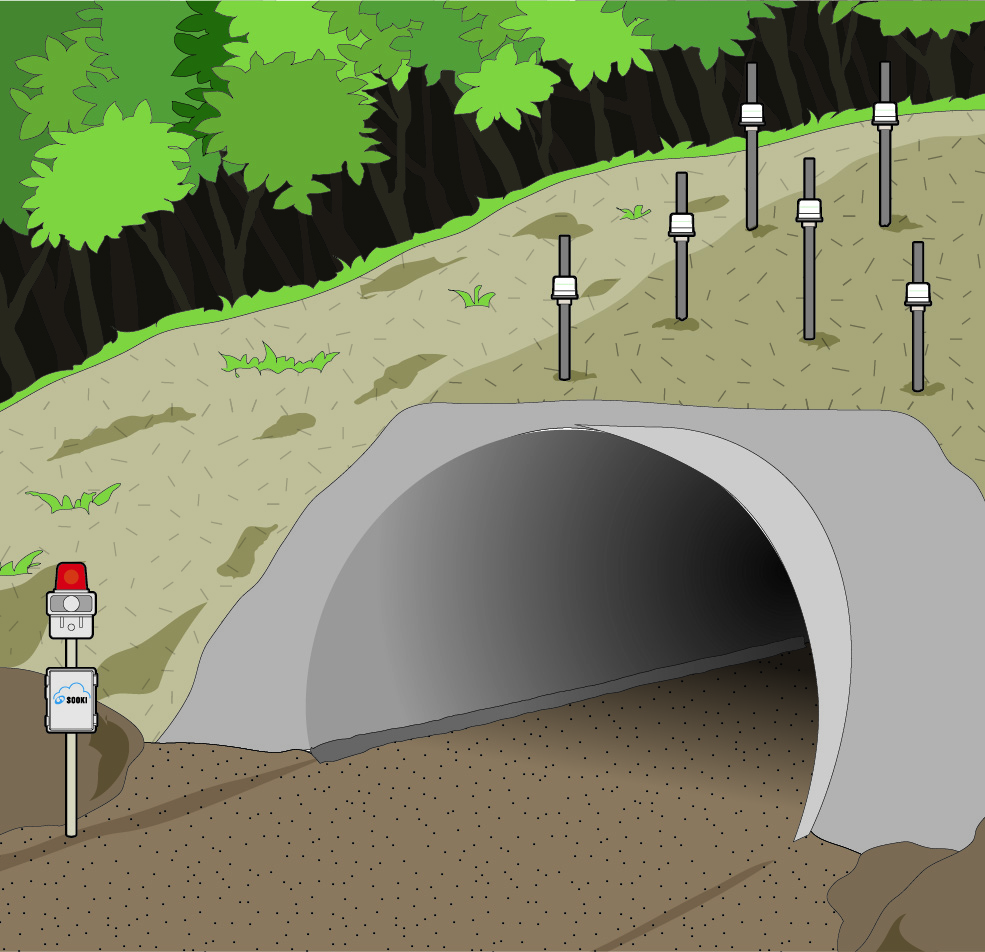

![トンネル坑口法面計測]()
トンネル坑口法面計測
-

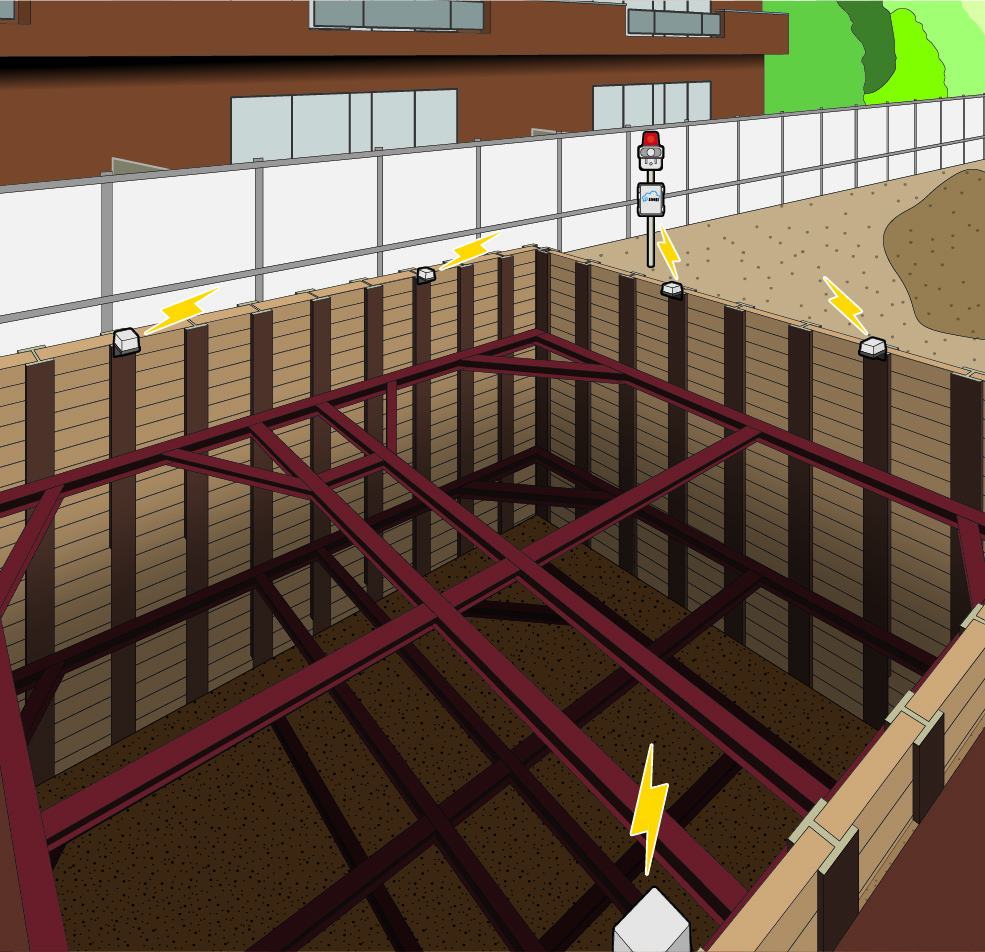

![建築山留計測]()
建築山留計測
-

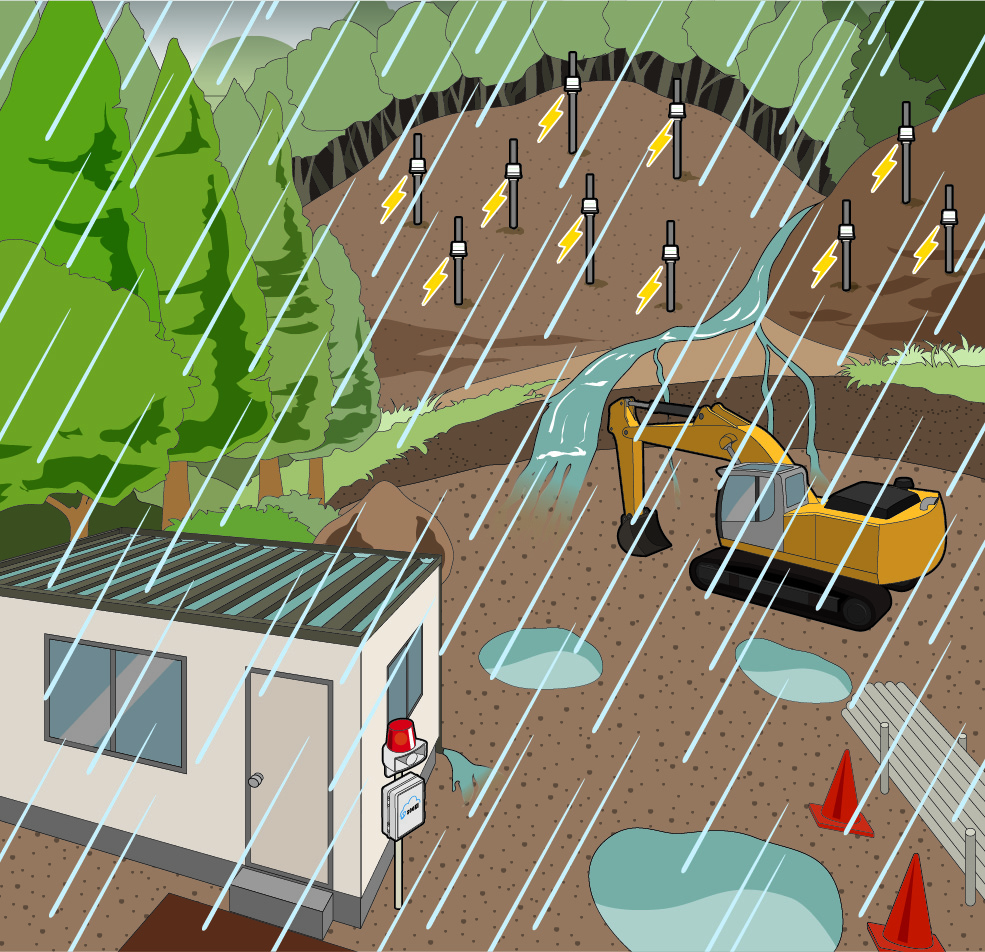

![地すべり計測]()
地すべり計測

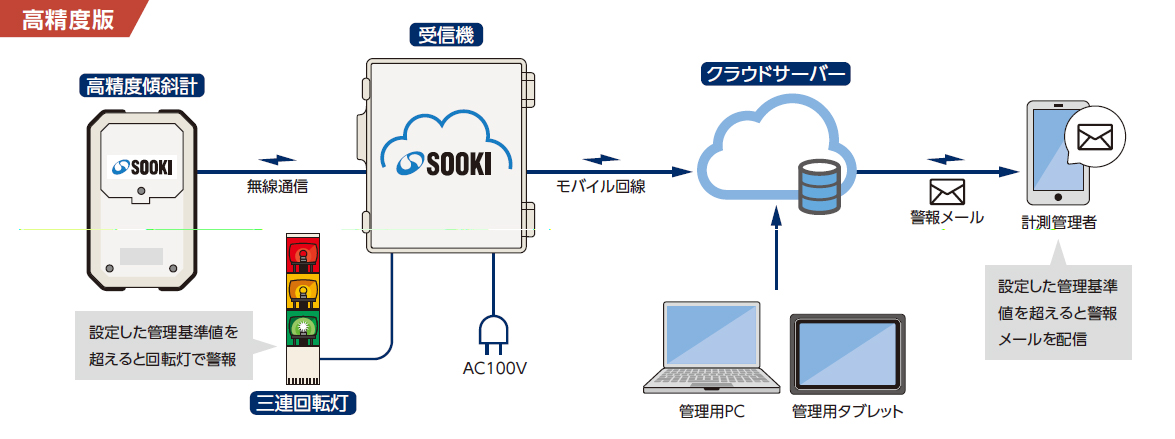

システム構成
通常版
高精度版

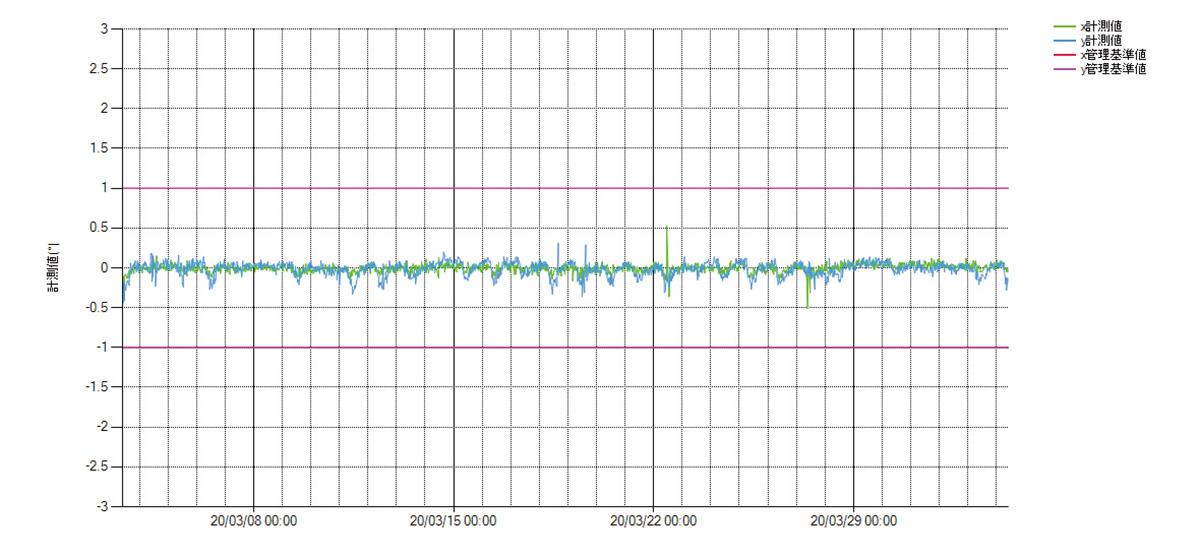

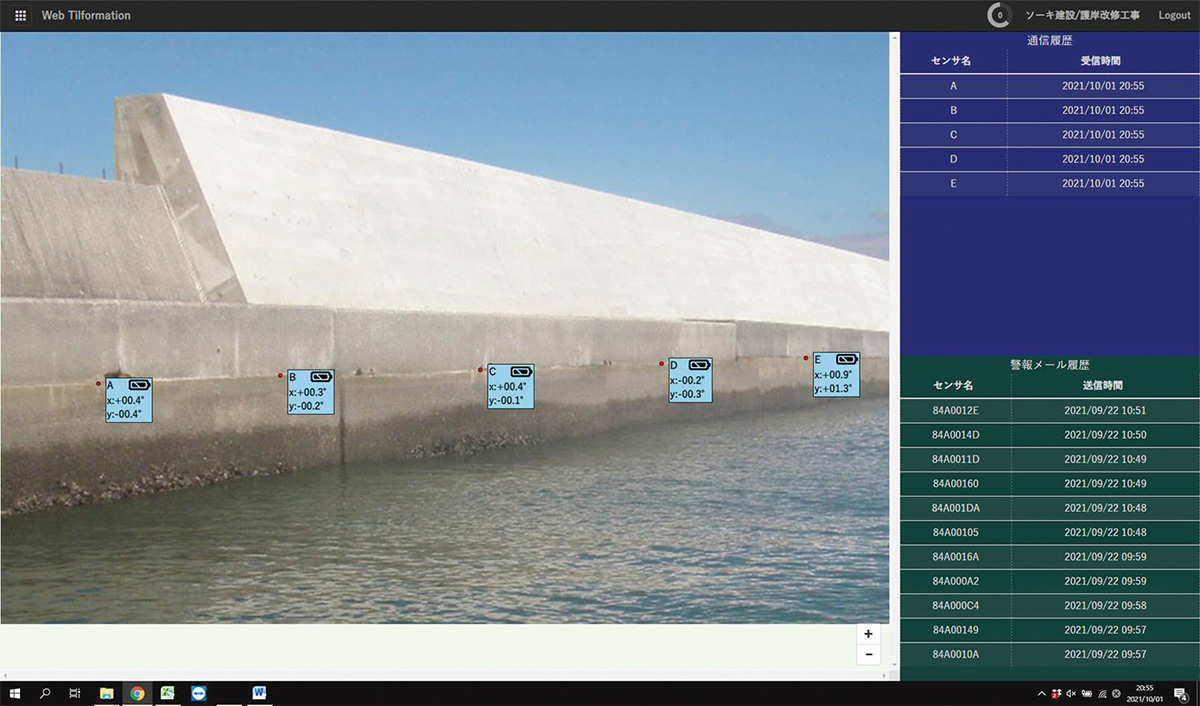

管理ソフト

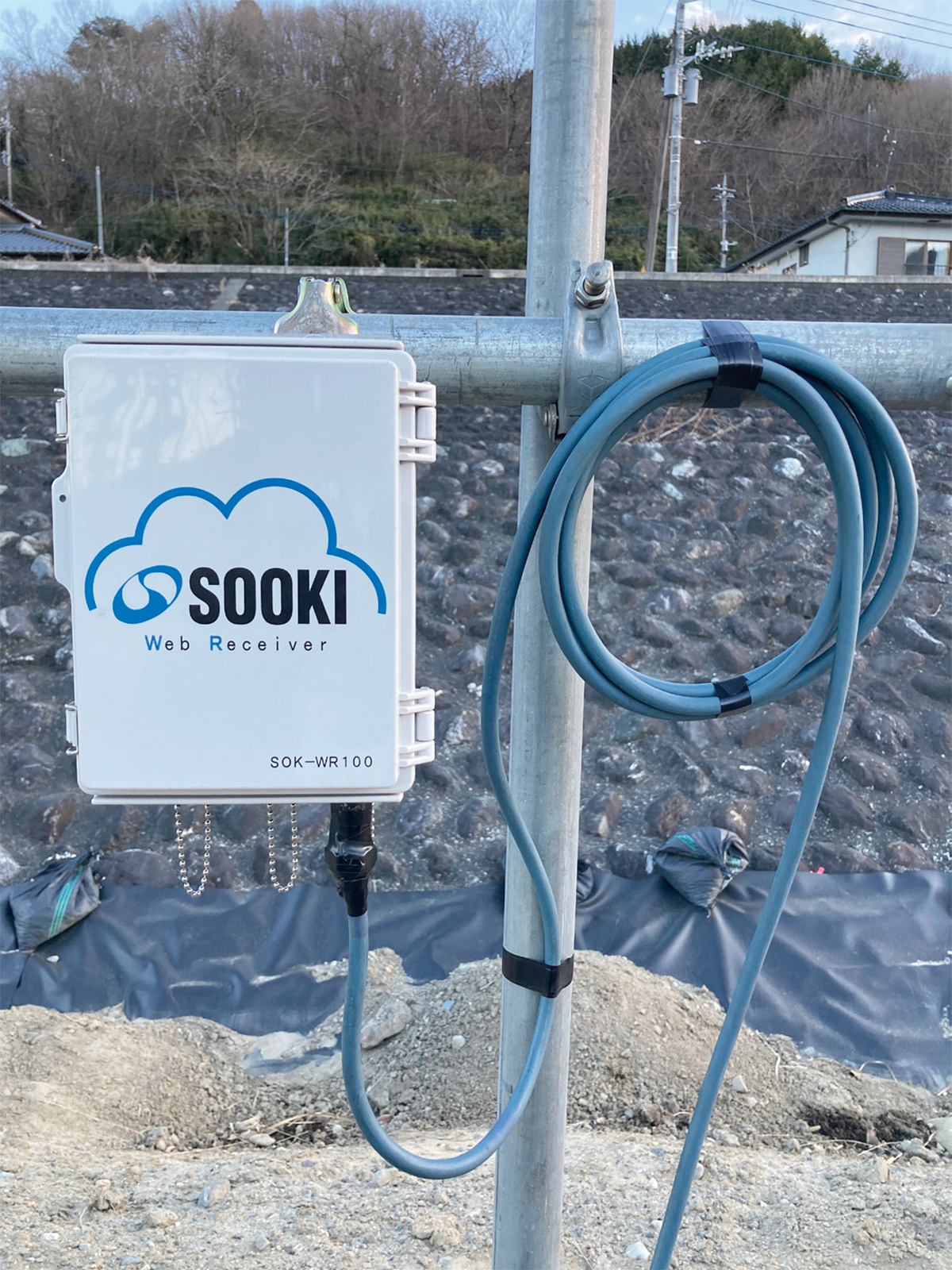

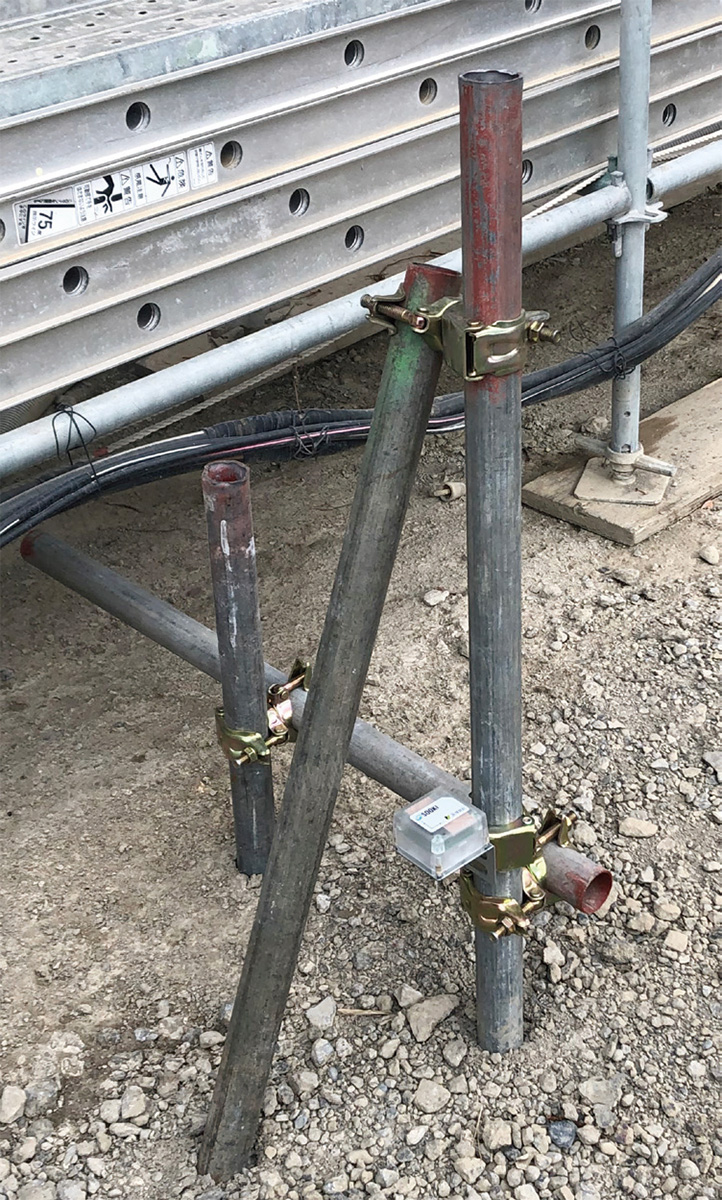

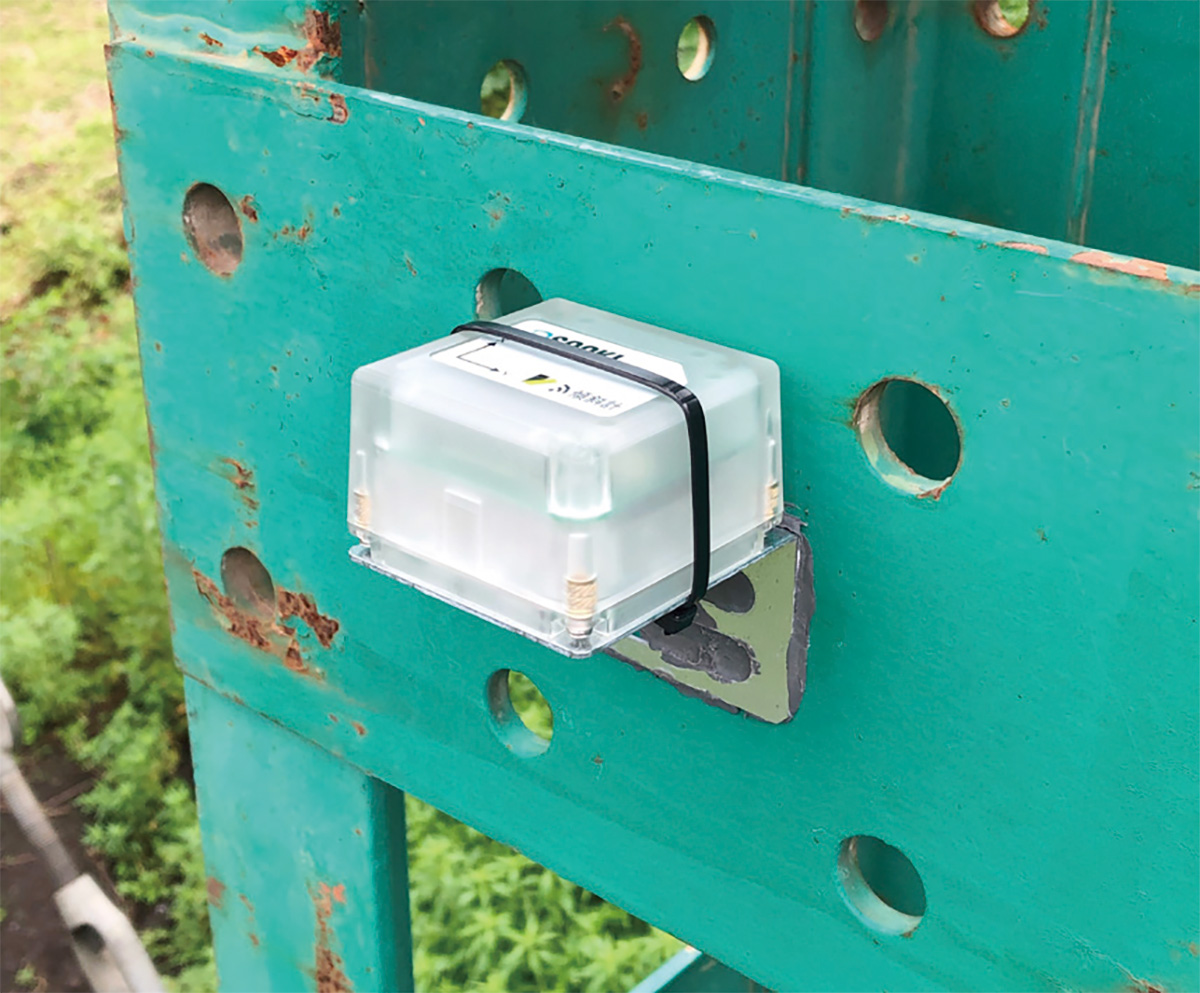

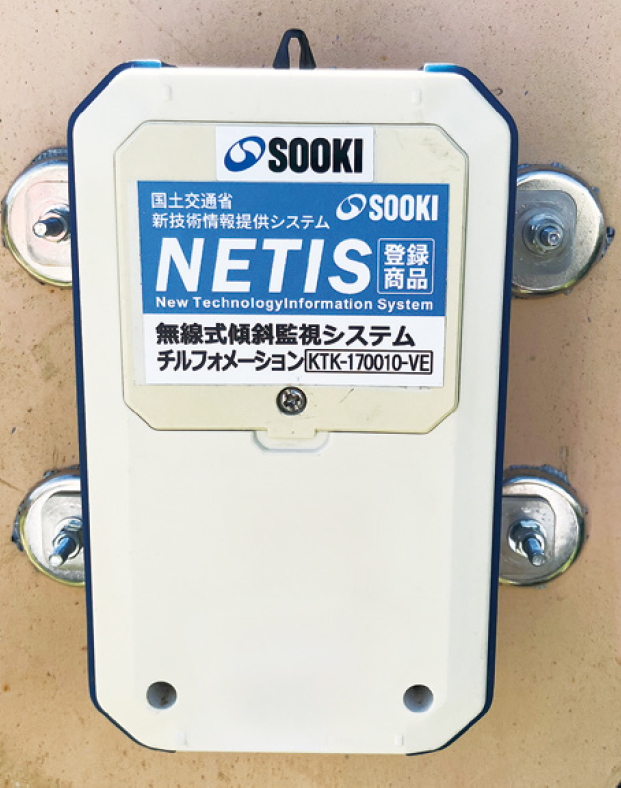

施工写真
仕様
| 高精度版 | 通常版 | |
|---|---|---|
| 測定範囲 | ±10° | ±15° |
| 繰り返し精度 | 0.001° | 0.15° |
| 分解能 | 0.0002° | 0.01° |
| データ送信間隔 | 1秒〜任意設置可能 | 1、10秒／1、5、15、30分／1、3、6、12、24時間 |
| 表示単位 | 度、mm、分数、% | 度、mm、分 |
| 無線通信距離 | 見通し約1km | 見通し約100m |
| 電源 | 単三電池2本 | 単四電池3本 |
| 電池寿命 | 送信間隔10分/回の場合：約1年 | 送信間隔10分/回の場合：約3ヶ月 |
| 防塵防水 | IP67 | IPX4 |
| 使用温度 | −10℃〜55℃ | −5℃〜55℃ |
| 重量 | 約260g | 約200g |
| 寸法 | W88mm×D33mm×H146mm （突起含まず） |
W67mm×D67mm×H41mm （突起含まず） |
