空洞調査とは？主な方法や原理・地下空洞を調査する流れ・費用を解説

道路や敷地で突然発生する陥没事故は、人命や交通、ライフラインに大きな影響を及ぼします。陥没事故の原因の1つが、地表からは見えない路面下の空洞や地盤のゆるみです。これらは、埋設管の老朽化や地下水の流れ、施工時の埋め戻し不良などによって徐々に形成され、気付かないうちに進行します。陥没リスクを防ぐためには、空洞調査（空洞探査）を適切に実施しましょう。

当記事では、空洞調査の基礎知識や必要性、主な探査技術の特徴、調査の流れ、費用の目安などを解説します。インフラ管理や土地利用の安全性を確保する上で、空洞調査を正しく理解するためにぜひ参考にしてください。

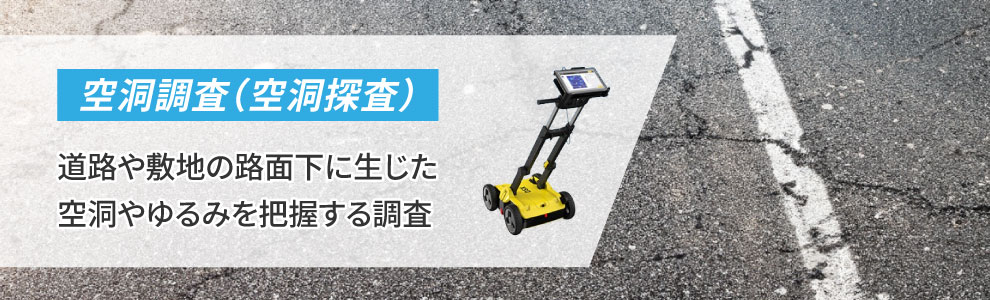

空洞調査（空洞探査）とは、道路や敷地の路面下に生じた空洞やゆるみを、物理探査や直接調査で把握する技術です。

空洞は、埋設管の老朽化による土砂流出、地下構造物周辺の埋め戻し不良、水みちの形成などで発生します。特に都市部では、空洞が地表近くまで拡大すると道路陥没につながるため、空洞の存在をしっかり把握しておく必要があります。1980年代の陥没多発を契機に、走行しながら広範囲を効率的に調査できる車載型探査も普及しました。

空洞調査は、道路や敷地の安全性を維持し、突発的な陥没事故を防ぐために欠かせない取り組みです。路面下に空洞が形成されると、表面からは異常が分かりにくいまま進行し、ある時点で急激な沈下や陥没として顕在化します。こうした事故は通行人や車両への被害だけでなく、ライフラインの断絶や社会活動の停滞を招くおそれがあります。

空洞を早期に把握し、計画的な補修や更新につなげることが、インフラの長寿命化と維持管理コストの最適化につながります。

空洞探査技術は、地下の空洞や地盤のゆるみを間接的に捉える物理探査と、直接確認する調査に大別されます。

代表的な物理探査には、電磁波や電気的性質の違いを利用する方法があり、広範囲を効率よく把握できる点が特長です。一方で、探査結果はあくまで推定情報であるため、必要に応じてボーリング調査などの直接的な手法を組み合わせます。

ここでは、空洞調査のための主な方法を解説します。

地中レーダー探査は、電磁波を地中に送信し、地層境界や空洞で反射して戻る波を解析する方法です。舗装材料や土砂と空気では比誘電率が大きく異なるため、その境界で反射波の強さや位相に変化が生じます。

探査は走行しながら連続的に行われ、反射波は白黒の濃淡画像として可視化されるため、異常箇所を目視で抽出しやすい点がメリットです。主に深さ2m程度までの浅部探査に適しており、道路下空洞調査で広く用いられています。

比抵抗映像法探査は、地盤の電気抵抗値の分布を測定し、地下構造を推定する電気探査の一種です。地盤に電流を流し、その応答として得られる電位差から比抵抗値を算出します。比抵抗値は、土質、含水状態、空隙の有無によって変化し、一般に含水率が高いほど低くなります。

空洞やゆるみがある部分では周囲と異なる比抵抗異常が現れるため、断面や平面図として可視化することで位置や広がりを把握できます。近年は多数の測点を用いた2次元比抵抗法が主流となり、比較的深部まで連続的な地下情報を得られる点が特長です。

ジオトモグラフィーは、地盤内部を断層撮影のように解析する探査手法で、比抵抗や弾性波などのデータを用いて地下の物性分布を推定します。複数の送受信点から得られる情報を組み合わせ、計算処理によって地下構造を画像化するため、空洞や破砕帯の形状を比較的詳細に把握できます。

特に比抵抗トモグラフィーでは、従来の比抵抗法よりも空間分解能が高く、異常部の連続性評価に有効です。ただし、測点配置や解析条件によって結果が左右されるため、他の探査結果と照合しながら解釈する必要があります。

ボーリング調査は、実際に地盤を掘削して地下状況を直接確認する基本的な調査方法です。掘進中の地盤変化や逸水状況、採取したコア試料の観察により、空洞の存在や地層構成を正確に把握できます。標準貫入試験を併用することで、地盤の支持力やゆるみの程度も評価可能です。

物理探査で異常が示された地点を中心に計画的に実施することで、調査効率と精度が高まります。一方で、調査範囲は限定されるため、広域把握には物理探査との併用が前提となります。

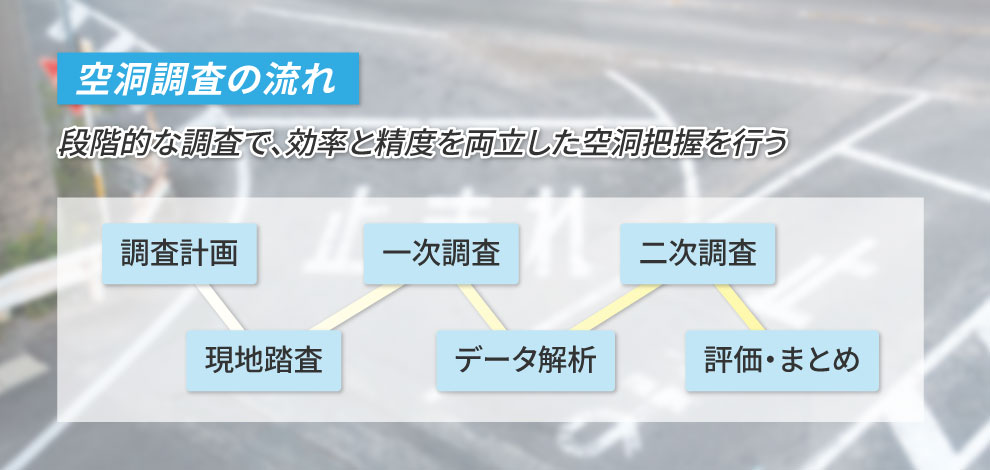

空洞調査は、一次調査だけで完結するものではなく、二次調査や結果の蓄積を通じて精度が高まります。ここでは、空洞調査を実施する流れを解説します。

段階的に調査を進めることで、効率と精度を両立した空洞把握が可能となり、陥没事故の防止につながるでしょう。

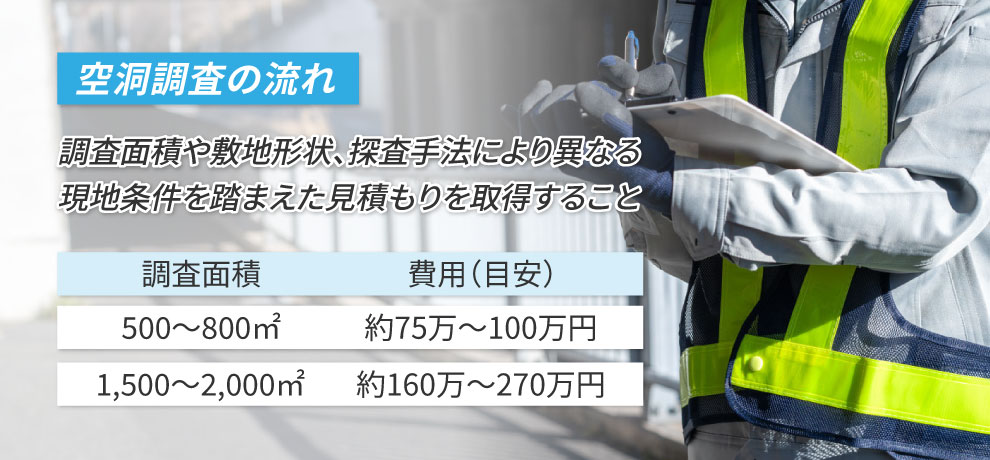

空洞調査の費用は、調査面積や敷地形状、使用する探査手法によって大きく異なります。目安として、調査面積が500～800m2程度の場合は約75万～100万円、1,500～2,000m2程度になると約160万～270万円が一般的な水準です。なお、調査面積が500m2未満であっても、探査車両の手配や解析作業が必要となるため、概ね75万円前後の費用が発生します。

敷地が細長い場合や高低差がある場合、交通規制が必要な道路調査では、追加費用が生じることもあります。そのため、正確な費用を把握するには、事前に現地条件を踏まえた見積もりを取得しましょう。

TDRケーブル測長・障害診断機 TXレンジャーS

電設工事向けTDRケーブル測長・障害診断機「TXレンジャーS」のレンタルです。 最大620mまで対応し、ボタン一つでケーブル全長と障害箇所を測定。 電力・通信など2芯以上の全メタルケーブルに対応し、波形で事故点を表示。 USB充電式でBluetoothによるデータ転送も可能な多機能診断機です。

詳細を見る ▶

ケーブルアナライザ― DSX2-8000

メタルLAN配線の認証試験を迅速化するケーブルアナライザー「DSX2-8000」のレンタルです。 Cat 6A・Cat 8・クラスFAをはじめ、あらゆる現行LAN配線規格に対応し、比類ない測定スピードで認証試験の全工程を効率化します。

詳細を見る ▶

デジタルケーブル探索機 スーパーピロちゃん SP780

0V無電圧線から600V活線まで対応するデジタルケーブル探索機「スーパーピロちゃんSP780」のレンタルです。 デジタル送受信方式でノイズに強く、送信出力は従来機の2.5倍。 LED表示で活線を判別し、イヤフォンによる無音探索も可能。コア抜き・電気設備工事に最適です。

詳細を見る ▶

地中探査レーダーのレンタルはこちら

空洞調査は、路面下に潜む空洞や地盤のゆるみを把握し、陥没事故を防ぐために欠かせない取り組みです。地中レーダーや比抵抗映像法などの物理探査によって広範囲を効率的に把握し、必要に応じてボーリング調査で直接確認することで、精度の高い評価を行えます。

費用は調査条件によって異なるものの、事前にリスクを把握し計画的な補修につなげることで、結果的に維持管理コストの抑制やインフラの長寿命化に寄与します。安全で持続可能な社会基盤を支えるためにも、空洞調査の重要性を理解し、適切に活用していくことが大切です。

空洞調査で地中探査レーダーを活用したい方は、ぜひレンタルでの利用もご検討ください。
