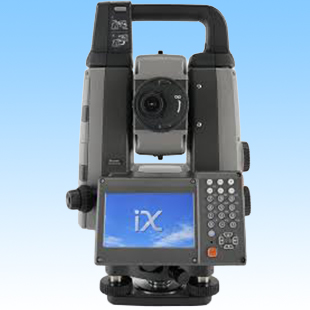

トータルステーションiX1505（着脱式）

自動追尾・自動視準機能を搭載した高性能なモータードライブ型トータルステーション iX1505です。ブラシレスDCモーターによるダイレクト駆動を採用し、高速かつ滑らかな旋回性能を実現。道路・橋梁・造成・トンネルなどの土木現場において、スピーディかつ高精度な測量作業を支援します。

特長

【自動追尾/自動視準/駆動系】

駆動方式	ブラシレスDCモーターによるダイレクト駆動
最高回転速度	200°/秒
最大自動追尾速度	20°/秒
自動追尾・自動視準可能距離	360°プリズムATP1/ATP1S2：2～600m、 OR1PA：1.3～500m、CP01:1.3～700m、 AP01：1.3～1000m、反射シート10/30/50mm角（自動視準のみ）：5～50m
振り向き機能可能範囲（RCハンドル装着、RC-PR5A使用時）	2～300m

【望遠鏡】

【測角部】

【測距部】

レーザー出力	ノンプリズムモード：クラス3R/反射シート・反射プリズムモード：クラス1相当
測定可能範囲（※気象条件通常時）	ノンプリズム時0.3～800m（気象条件良好時：1000m）
反射シートターゲット	RS90N-K：1.3～500m、RS50N-K：1.3～300m、RS10N-K：1.3～100m
ミニ反射プリズム	CP0.1：1.3～2500ｍ、OR1PA：1.3～500m
1素子AP反射プリズム	1.3～5000m（気象条件良好時：6000m）
360°プリズムATP1/ATP1S2	1.3～1000m
最小表示	0.0001/0.001m（トラッキング測定/路面測定：0.001/0.01m）
精度（精密測定）	ノンプリズム時：（2+2ppm×D）mm（0.3～200m）反射シートターゲット使用時：（2+2ppm×D）mm 反射プリズム使用時：（1+2ppm×D）mm
測距時間	精密測定：0.9秒以下（初回1.5秒以下）高速測定：0.6秒以下（初回1.3秒以下）トラッキング測定：0.4秒以下（初回1.3秒以下）

【OS・操作部・データ記録・通信部】

オペレーティングシステム	Windows Embedded Compact 7
ディスプレー	4.3インチ WVGA TFTカラー液晶、タッチパネル、バックライト調整機能付き
キーボード	24キー、バックライト付き
配置	両側配置（望遠鏡反視はタッチパネルのディスプレーのみ）
トリガーキー	あり（側板部）
データ記録装置（内部メモリー）	1GB（プログラム領域を含む）
対応外部メモリー	USBフラッシュメモリー
インターフェース	RS-232C規格準拠、USB2.0（Type A／miniB）
Bluetooth無線機能	Ver.5.0（Bluetooth Classic/Bluetooth Low Energy）、送信出力：クラス1.5、最大通信距離：600m（RC-PR5Aとの組み合わせ時）
無線LAN	通信距離：10m（室内環境）、無線通信規格：IEEE 802.11b/g/n準拠

【諸般】

ガイドライト	視認可能範囲：1.3～150ｍ、中心エリア視認幅：4‘
レーザー照準機能	ON/OFF選択可能
電子気泡管（グラフィック）	6‘/内円上
円形気泡管（基盤部）	10‘/2mm
円形気泡管（本体部）	8‘/2mm（オプション）
求心望遠鏡	正像、倍率3x、最短合焦距離0.5m（底板より）
レーザー（オプション）	クラス2レーザー、ビーム精度：1.0mm以下（三脚頭高さ：1.3m）、スポット径：3mm以下、輝度調整機能付き
整準台	着脱式
防塵防水性能	IP65相当
使用温度範囲	-20～50℃
寸法	212（W）×195（D）×355（H）mm　※突起物含まず
機械高	192.5mm（整準台取り付け面より）
質量（整準台・バッテリー含む、ハンドル付き）	6.0kg（RCハンドル）／5.9kg（スタンダードハンドル）
