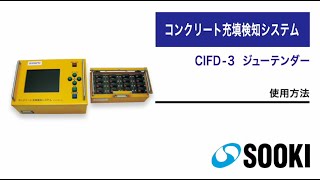

コンクリート充填検知システム ジューテンダーCIFD-3

振動デバイスに空気、不完全な充填(ブリージング水など)、コンクリートが接触することにより、振動デバイスのピーク出力が変化し、そのデータを本体のマイコン処理によって液晶画面に色分けして表示します。振動デバイスに接触したものが、空気なら赤、不完全な状態なら黄色、コンクリートなら緑色を液晶画面に表示します。

機種名
コンクリート充填検知システム
型番
ジューテンダーCIFD-3
メーカー
曙ブレーキ工業
価格
お見積もり(30日レンタル標準価格)
  • 30日レンタル標準価格はユーザー登録して頂くと表示されます。
    詳しくはログイン後の便利機能をご覧下さい
  • 消耗品・消費税は上記価格に含まれません
  • レンタル料金には最低料金がございます
This field can't be Empty
This field can't be Empty
数量

特長

  • 流し込んだコンクリートが狭い箇所や隅々まで行き届いているか確認する充填検知機能
  • 振動デバイスは最大50mまで延長可能
  • 1つの振動デバイスで、空気・不完全な状態(水)・コンクリートの識別が可能
  • 振動デバイスは小型、薄型のため狭い隙間の充填検知が可能。

主な仕様

検知方式 振動デバイスによる周波数特性検出方式
識別能力 空気、水(ブリージング水)、コンクリート(モルタル)
測定チャンネル 16チャンネル
表示 LCDモニタによるカラー表示
計測時間 1チャンネルあたり約0.5秒
振動デバイス耐圧 0.3MPa
日付機能 内蔵時計による(年/月/時/分/秒)
記録イベント数 約200イベント
出力データ形式 テキスト形式
使用温湿度範囲 0~40℃、5~85%RH(結露なきこと)
保存温湿度範囲 0~40℃、5~85%RH(結露なきこと)
電源 AC90~110V(内蔵時計はバックアップ電池内蔵)
消費電力 約25VA
重量 表示装置:約2.8kg、ターミナルボックス:約1kg
寸法 表示装置:280W×200D×110Hmm、ターミナルボックス:240W×140D×60Hmm(突起部を除く)
振動デバイスケーブル長さ 標準5m、専用の振動デバイス延長ケーブル(CVD-01)にて50mまで可能
※VD-F1(5m)とVD-F2(20m)(10本単位)/振動デバイス延長ケーブル(CVD-01)200mを販売でのご案内

用途

コンクリート充填管理

付属品リスト・一覧

本体 ×1
ケース ×1
取扱説明書(Windows7用) ×1
取扱説明書(WindowsXP/Vista用) ×1
「接続/各種名称」資料 ×1
「振動デバイス関連の良く寄せられるご質問」資料 ×1
「インストールできない場合の対処法」資料 ×1
取扱説明書(USBシリアルケーブルBSUSRC06シリーズ) ×1
簡易取扱説明書 ×1
データ転送ソフトCD-ROM(Windows7用) ×1
データ転送ソフトCD-ROM(WindowsXP/Vista用) ×1
ドライバーCD ×1
ターミナルボックス ×1
電源ケーブル(2極) ×1
ターミナルボックス接続ケーブル ×1
パソコン接続ケーブル ×1
USBシリアルケーブル ×1
液晶画面保護板 ×1
