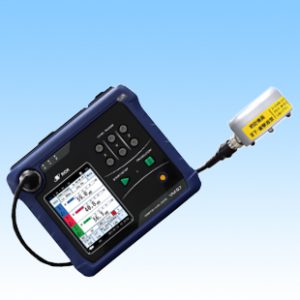

振動レベル計 VM-53A

メイン画面でレベルを見ながら、サブ画面でレベル波形などを同時に確認できる振動計です。VM53Aは、PC-83C(3方向振動ピックアップ)と表示部本体で構成されています。3方向の測定データを内部メモリやメモリカード(CFカード)に記録することができます。また、オプションの管理ソフトAS-60VMを使用することにより、パソコンでデータ管理をすることができます。

機種名
振動レベル計
型番
VM-53A
メーカー
リオン
価格
お見積もり(30日レンタル標準価格)
  • 30日レンタル標準価格はユーザー登録して頂くと表示されます。
    詳しくはログイン後の便利機能をご覧下さい
  • 消耗品・消費税は上記価格に含まれません
  • レンタル料金には最低料金がございます
This field can't be Empty
This field can't be Empty
数量

特長

  • 2種類のバックライト付液晶画面を持ち、大型のメイン画面で瞬時値を、サブ画面にはレベル‐タイム、バーグラフ、リストなどを多彩に表示
  • メモリーカードに3方向の瞬時値を連続記録可能 ※ただし1ファイルの容量は約200時間
  • 最大値、時間率レベル、パワー平均の演算結果を内部メモリに連続ストア

主な仕様

型式承認番号 第W-031号
適応規格 計量法・振動レベル計 JIS C 1510:1995
測定機能 振動レベル(Ly)、振動加速度(Lva)、振動レベルまたは振動加速度レベルの最大値ホールド
演算測定
  • 振動レベルまたは振動加速度レベルのパワー平均(LveqまたはLvaeq)
  • 振動レベルまたは振動加速度レベルの時間率レベル(L5/L10/L50/L90/L95)
  • 振動レベルまたは振動加速度レベルの最大値(Lmax)、最少値(Lmin)任意の1or3方向の演算が可能
測定周波数範囲 振動レベル:1Hz~80Hz、振動加速度レベル:1Hz~80Hz
測定レベル範囲
  • 振動レベル:Lv-Z 25dB~120dB、Lv-X/Y 30dB~120dB
  • 振動加速度レベル:Lva 30dB~120dB
自己雑音レベル Lv-Z 19dB以下、Lv-X/Y 24dB以下、Lva 24dB以下
周波数補正 鉛直振動特性(計量法およびJISによる)、水平振動特性、FLAT特性(JISによる)
レベルレンジ 10dBステップ6レンジ切替、3方向独立
リニアリティレンジ 70dB
測定時間 500秒/10秒/1分/5分/10分/15分/30分/1時間/4時間/8時間/24時間、マニュアル
実効値検出回路 デジタル演算方式、動特性:0.63秒
演算 デジタル方式
78μs(パワー平均、Lmax、Lmin、最大値ホールド)、100ms(Lx) ※ただし測定時間500秒の場合のLxは5秒
ストア機能 マニュアル/オートストア1/オートストア2の3種類
マニュアルストア ストア時点の振動レベル(Ly)または振動加速度レベル(Lva)と各演算値を保存
オートストア1 振動レベル(Ly)または振動加速度レベル(Lva)の瞬時値を連続ストア
オートストア2 測定時間ごとの各演算値を1組みとして連続測定し保存
表示 セグメントタイプ(メイン)と128×64ドットマトリクスタイプ(サブ)の2系統表示
電源 単2形乾電池×4本
動作時間 約35時間(アルカリ乾電池)
使用温湿度範囲 -10℃~+50℃、90%RH以下
寸法 約56(H)×203(W)×175(D)mm
重量 約1kg(電池含む)

付属品リスト・一覧

本体 ×1
ケース ×1
取扱説明書 ×1
簡易手順書 ×1
簡易取扱説明書(振動計VM53/53A~レベルレコーダLR04/5050) ×1
簡易取扱説明書(振動計VM53/53A~レベルレコーダLR-07) ×1
簡易取扱説明書(本体用) ×1
USB2.0カードリーダー取扱説明書 ×1
振動レベル計基準適合検査済証or振動レベル計検定済証 ×1
コード(3m) ×1
3方向振動ピックアップ ×1
BNC-BNCコード ×1
メモリーカード ×1
ACアダプタ(2極) ×1
USB2.0カードリーダー ×1
予備電池(単2) ×4
