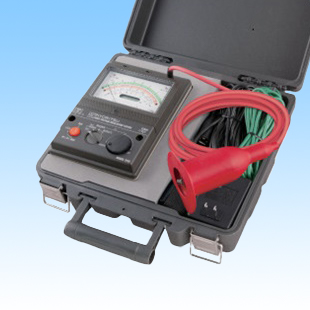

可変式高圧絶縁抵抗計 Model3124
1kV～10kVの範囲で出力電圧を設定することのできる、絶縁抵抗計です。
- 機種名
- 可変式高圧絶縁抵抗計
- 型番
- Model3124
- メーカー
- 共立電気計器
- 価格
- お見積もり（30日レンタル標準価格）
- 30日レンタル標準価格はユーザー登録して頂くと表示されます。
詳しくはログイン後の便利機能をご覧下さい - 消耗品・消費税は上記価格に含まれません
- レンタル料金には最低料金がございます
特長
- 定格測定電圧可変式
1kV～10kVの範囲で任意の出力電圧に設定することが可能。設定電圧はデジタル表示の出力電圧計に表示されます。 - オートディスチャージ機能付
容量性の負担などの絶縁抵抗を測定したときに充電された電荷を、測定後自動的に放電します。また残留電圧値は出力電圧計によりモニターされ、放電状態を確認することができます。 - 読み取りやすい自動切換式2重目盛スケール
高圧絶縁抵抗の目盛は二重になっており、内部回路で自動的に切り替えられます。低い抵抗値から高い抵抗値まで読みやすい構造になっています。 - 設定電圧、出力電圧、チャージ電圧を直接測定可能なデジタル電圧計付き
- ケーブルシース絶縁診断用の1kV／100MΩ固定レンジ付
- 過放電防止回路、過充電防止回路付き
- ブザーによる電圧出力警報
主な仕様
- 電圧可変式圧力絶縁抵抗計
測定電圧 1kV～10kV 測定範囲 0～100GΩ（0～1.6GΩ／1～100GΩ、2レンジオート） 確度 0.05～50GΩ：指示値の±10％
上記以外：目盛長の±1％、ただし測定電圧2kV以下では50～100GΩは確度保証外測定端子電圧 無負荷電圧：設定電圧の±2％±2dgt. - 1kV／100MΩ絶縁抵抗計
測定電圧 1kV 測定範囲 0～100GΩ 確度 1～100MΩ：指示値の±10％、その他：目盛長の±1％ 測定端子電圧 無負荷電圧：定格測定電圧の±10％、10MΩ目盛：定格測定電圧の45％以上 - 出力電圧計
測定圧力 DC.0～10kV 確度 指示値の±2％±2dgt.
| 消費電力 | 待機時：約80mA、測定時：最大250mA |
| BATT.ALARM LED | 電池電圧：約9.6V以上／緑色、約9.6～9.1V／黄色、約9.1以下／赤色 |
| BATT.CHARGE LED | 電池電圧：約11Ｖ未満／赤色（充電電流約250mA）、約11V以上／緑色（充電電流約60mA） |
| 過放電防止回路 | 電池電圧：9.0V～8.5Vで自動停止 |
| 精度保証温湿度範囲 | 23℃～±5℃、相対湿度85％以下（結露なきこと） |
| 使用温湿度範囲 | 0℃～40℃、相対湿度85％以下（結露なきこと） |
| 保存温湿度範囲 | －20℃～＋60℃、相対湿度75％以下（結露なきこと） |
| 電源 | AC100V（AC電源アダプタ使用：M-8075）、車載バッテリー（バッテリーコード使用：M-7083）、内蔵電池 |
| 寸法 | 200×140×80mm |
| 質量 | 約1.5kg（電池含む） |
付属品リスト・一覧
| 本体 | ×1 |
| ケース | ×1 |
| 取扱説明書 | ×1 |
| 補足事項 | ×1 |
| 充電器（2極） | ×1 |
| ニッケル・カドミウム電池 | ×8 |
| バッテリーコード | ×1 |
| アースコード（緑） | ×1 |
| ガードコード（黒） | ×1 |
| 記録計コード | ×1 |
