バイブロハンマ杭打ち支援システム

バイブマン

KTK-120001-A

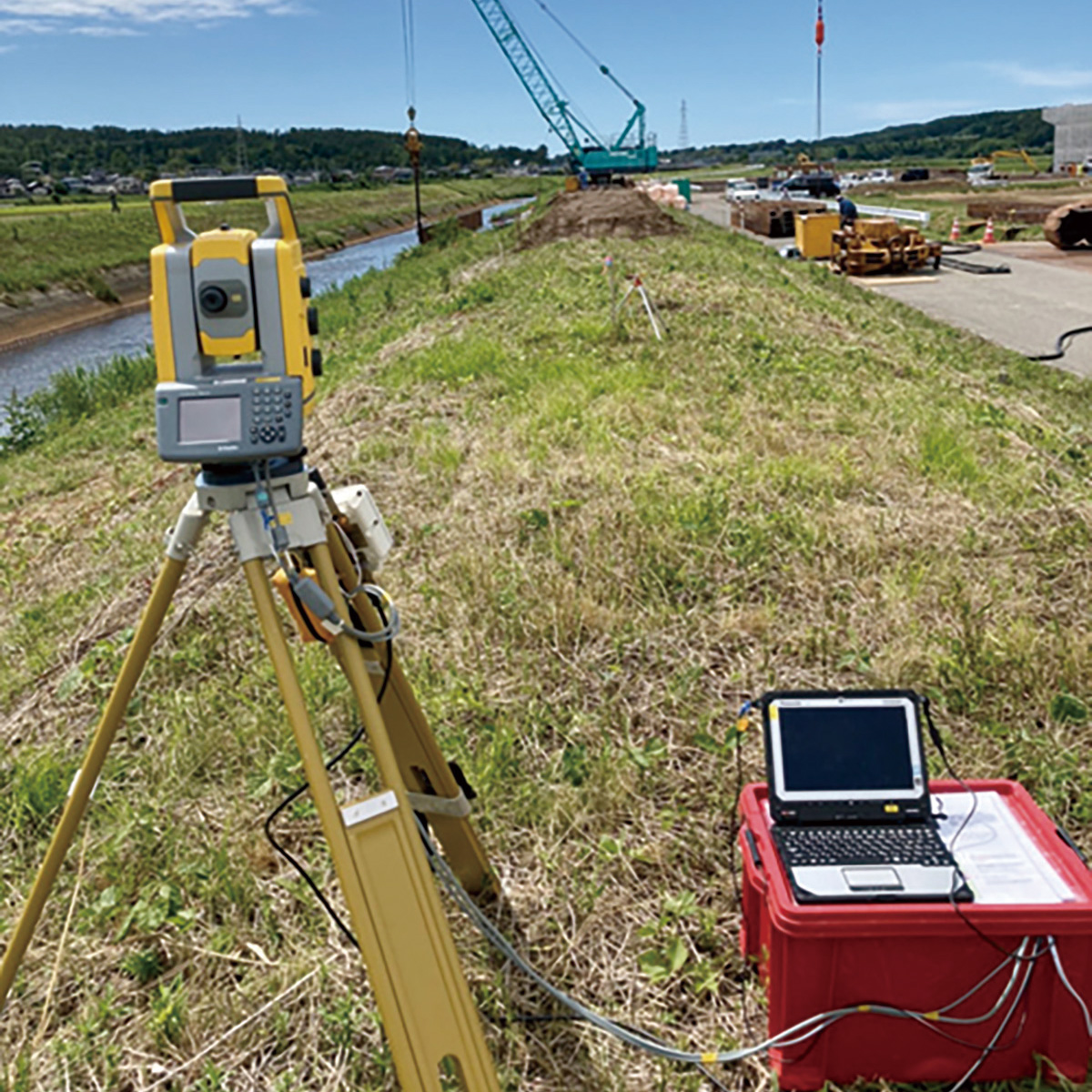

バイブロハンマ杭打ち支援システム-バイブマン

本システムはバイブロハンマ工法の杭打ちにおいて、打設中の杭の「先端標高・速度・動的支持力」をリアルタイムに算出するシステムです。バイブロハンマに固定したプリズムを自動追尾トータルステーションで測距し、またバイブロハンマの電源・油圧ユニットに計器を取付け、「電流・電圧・油圧」データを取得する事で、これらの計測値より杭の打設状況と動的支持力を把握する事が出来ます。 ※支持力算定式参照元:バイブロハンマ工法技術研究会/バイブロハンマ設計施工便覧(平成27年10月)

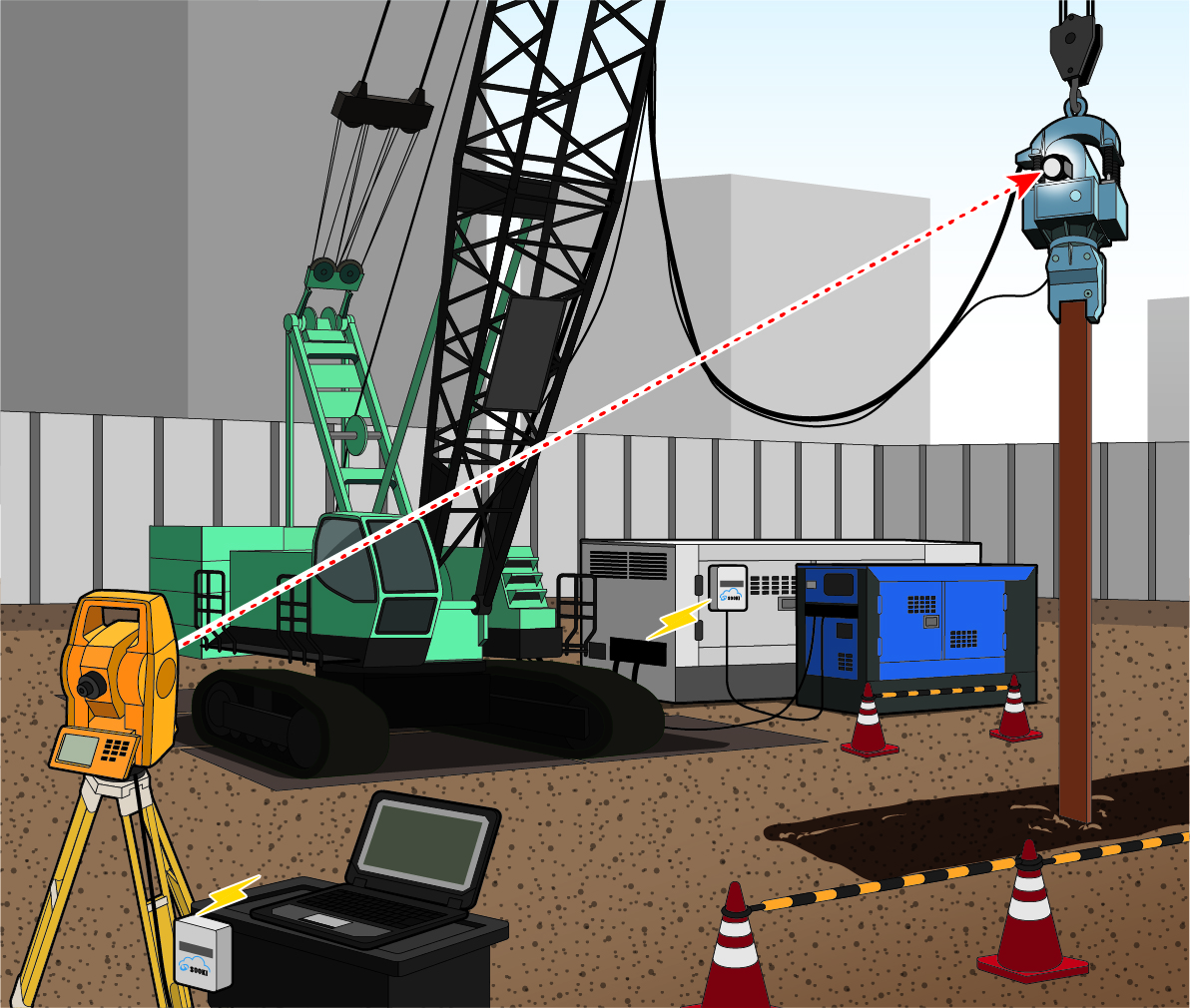

概要図

概要図

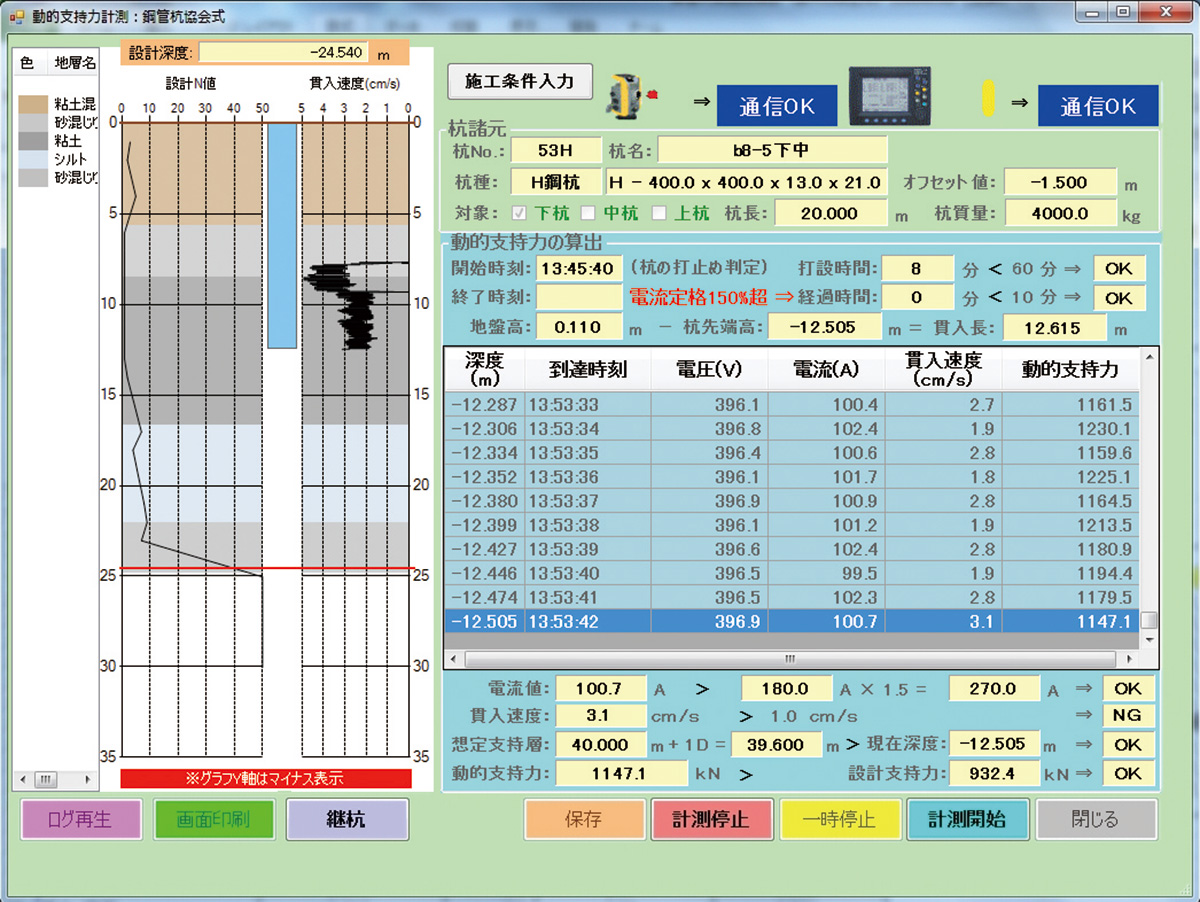

管理ソフト

管理ソフト

施工写真

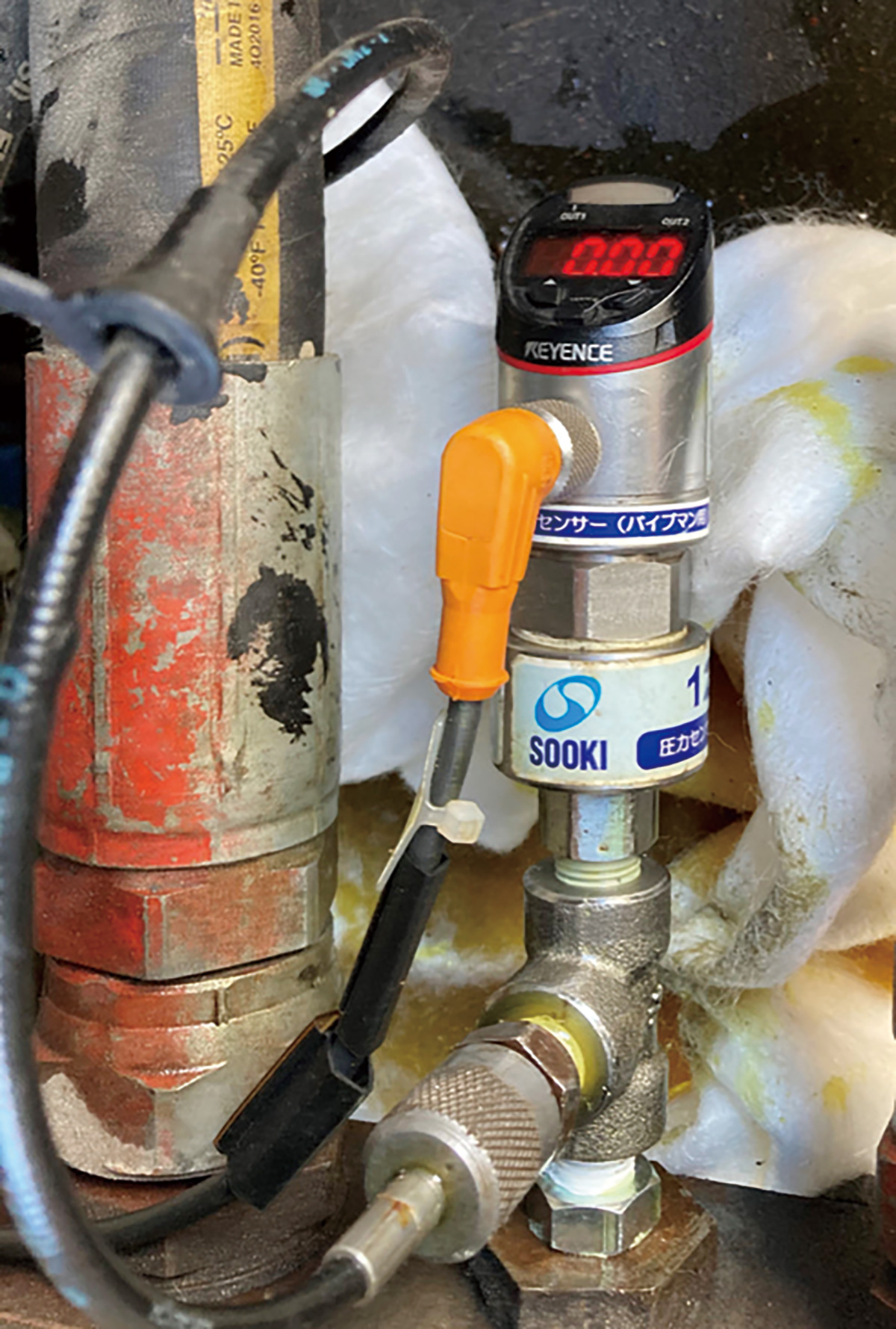

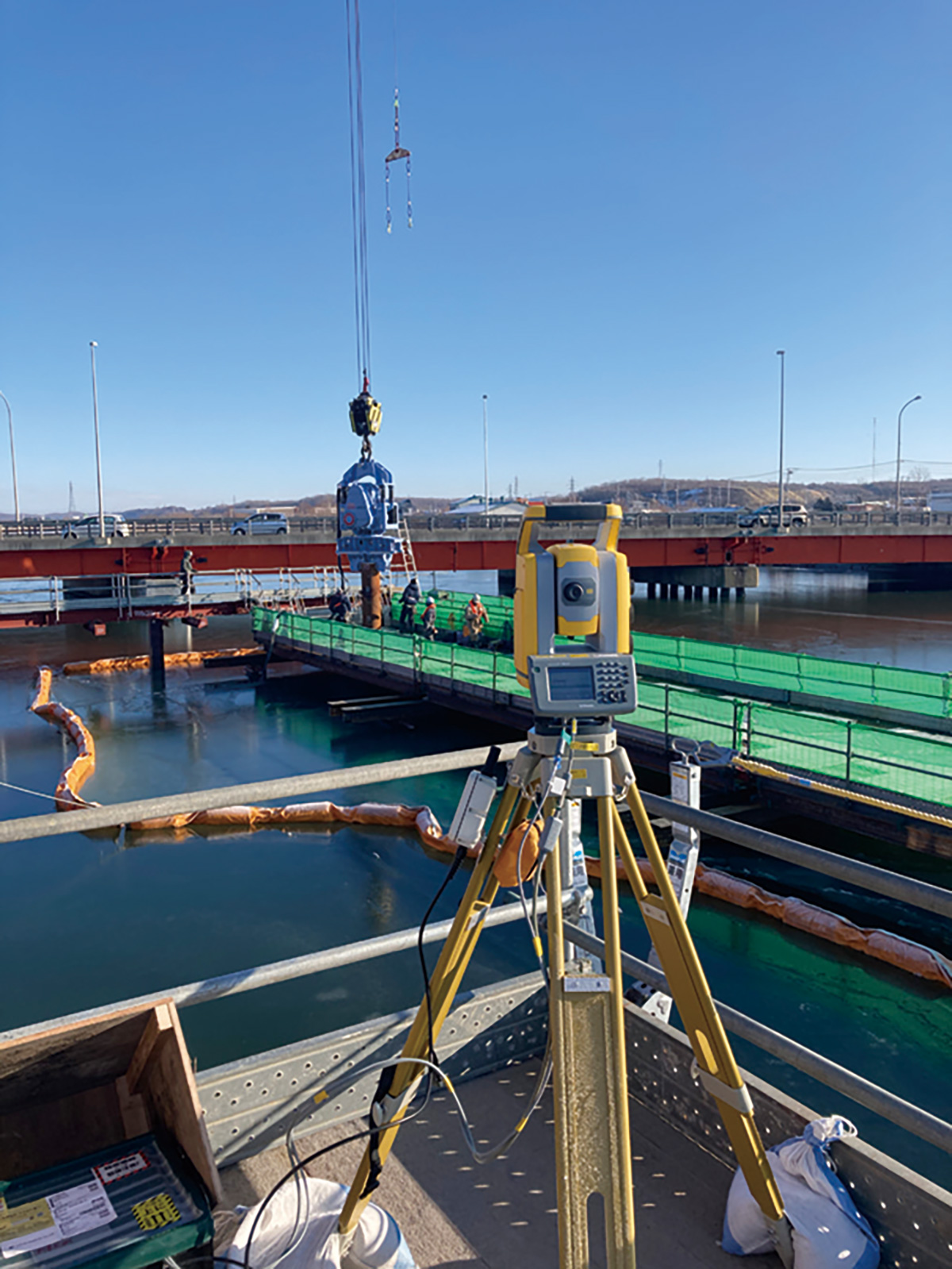

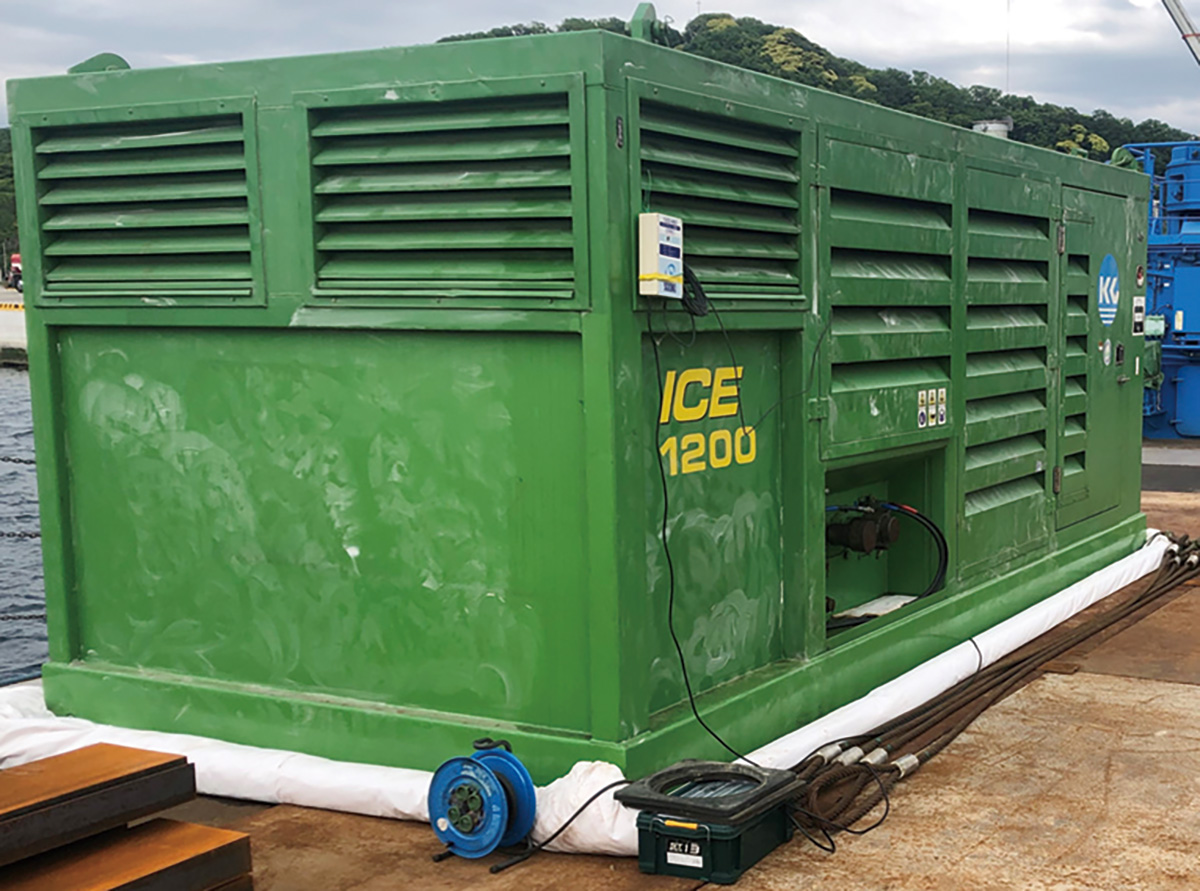

油圧式バイブロハンマの場合

  • 施工写真
  • 施工写真
  • 施工写真

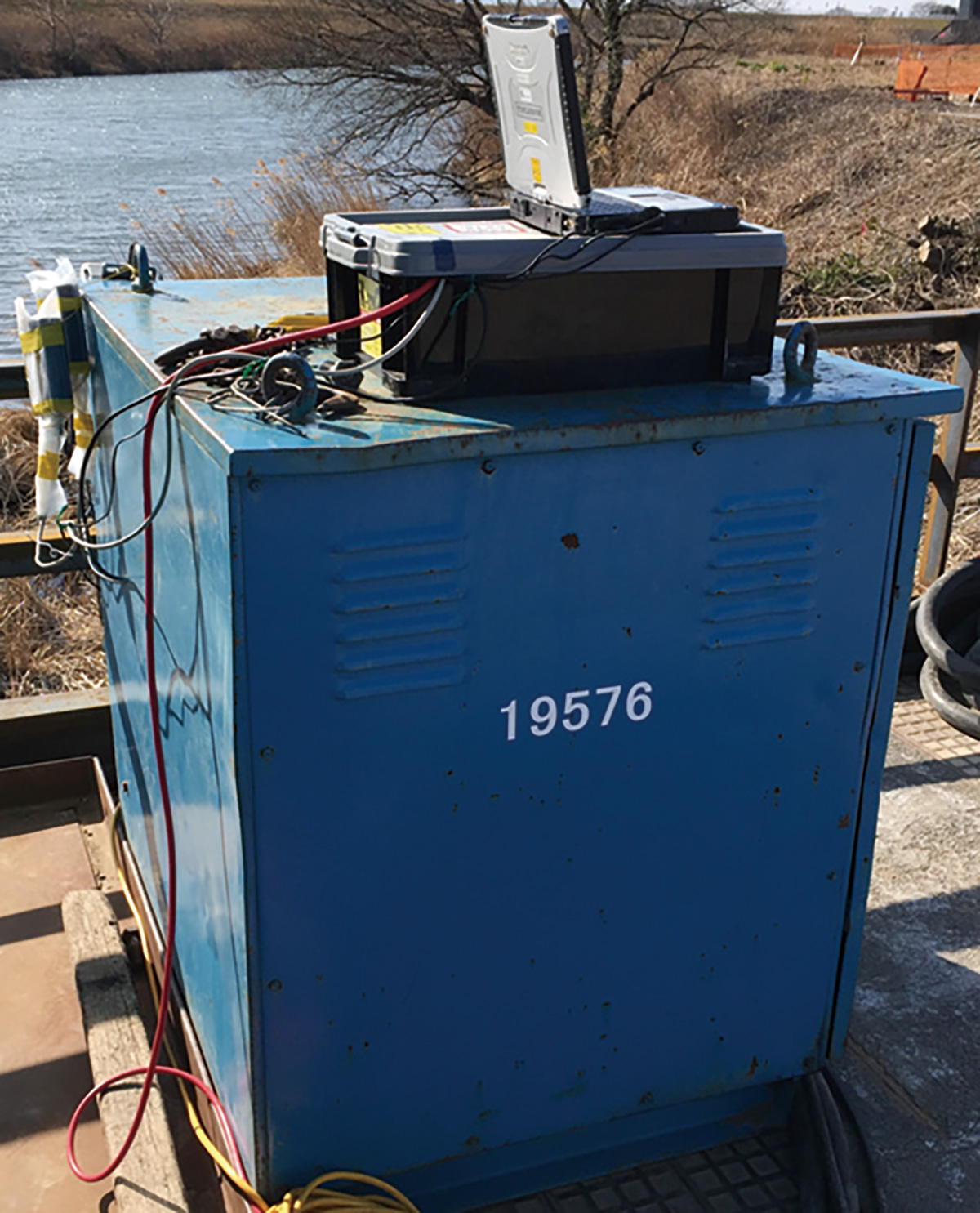

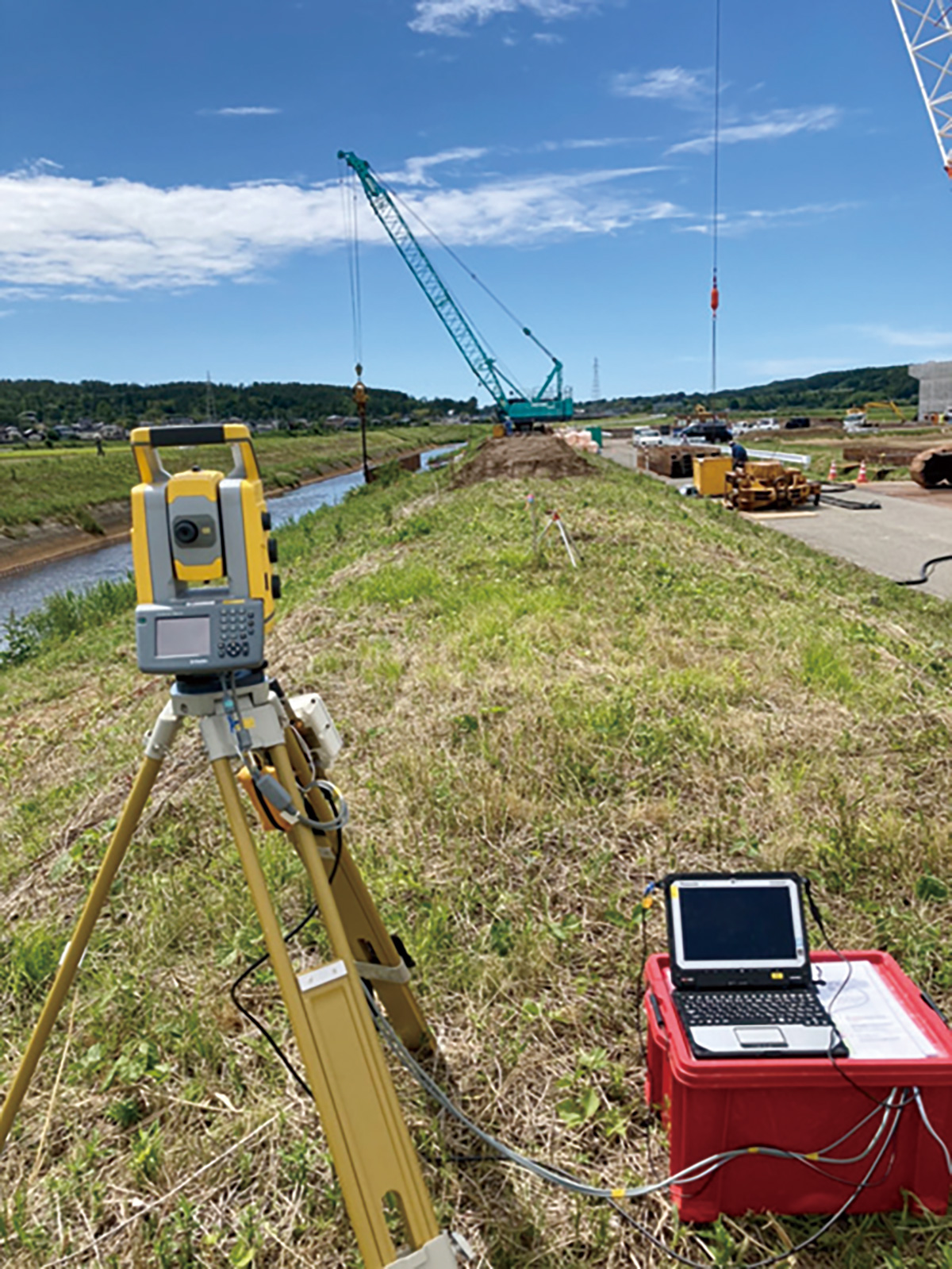

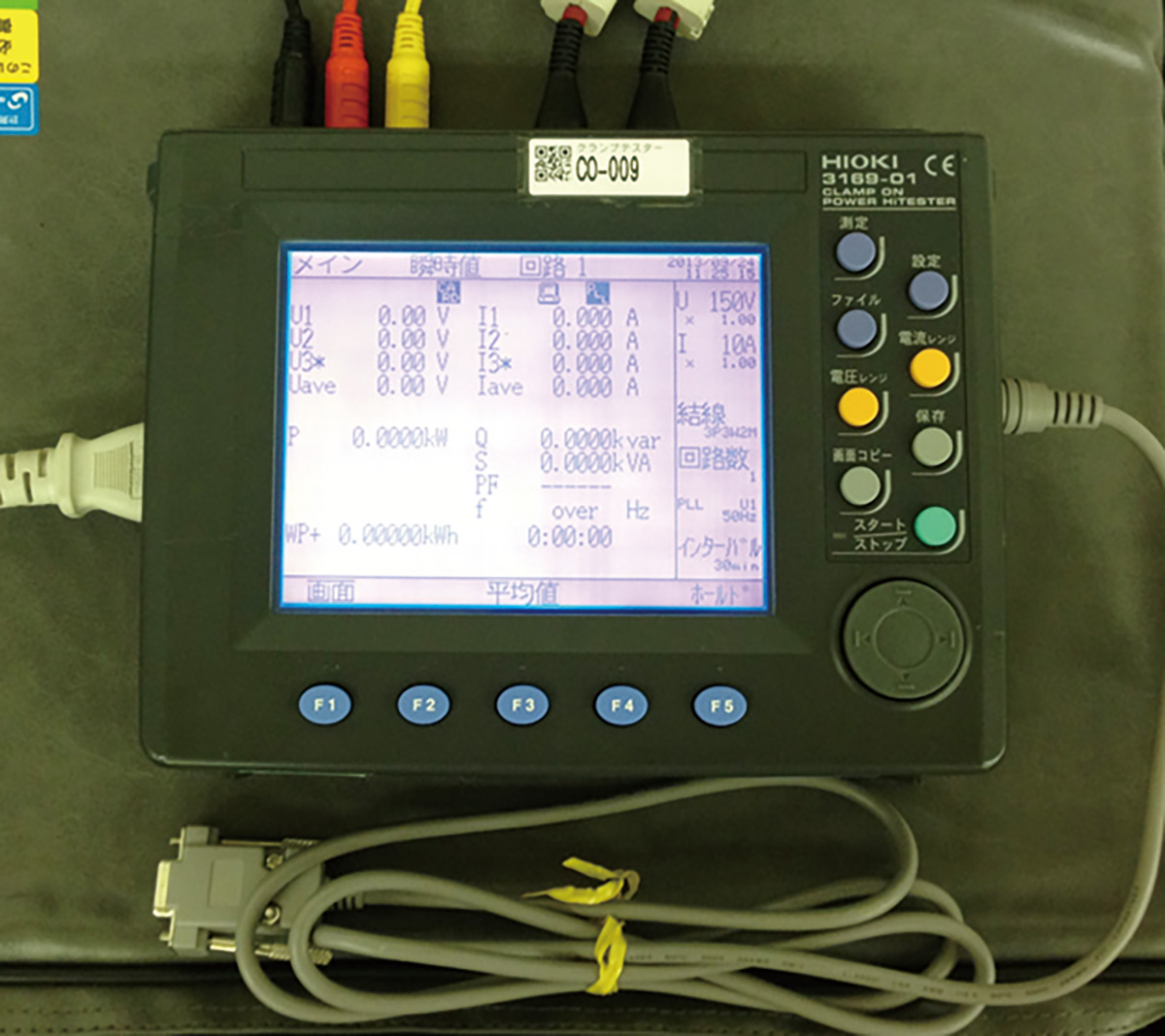

電動式バイブロハンマの場合

  • 施工写真
  • 施工写真
  • 施工写真
