盛土の締固め管理システム

TENav(ティー・イー・ナビ)

CB-100041-VE

盛土の締固め管理システム-TENav(ティー・イー・ナビ)

国土交通省は03年12月、「トータルステーション・GPSを用いた盛土の締固め情報化施工管理要領(案)」をとりまとめ、従来の砂置換法やRI計法につづく第3の管理方法として位置づけました。TE Navはトータルステーション、GPSの両方に対応しており、河川・道路土工・舗装工の情報化施工を支援します。

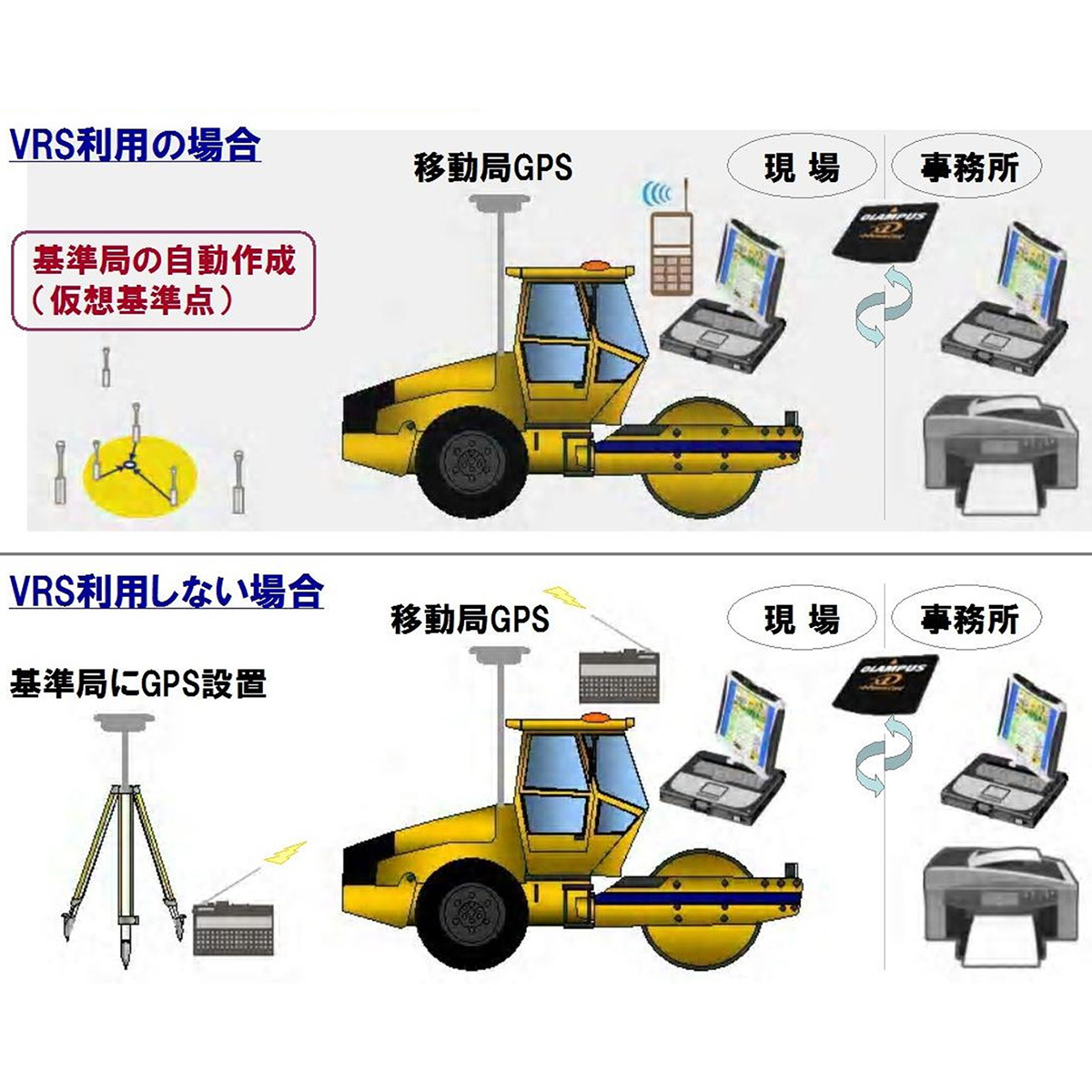

システム構成

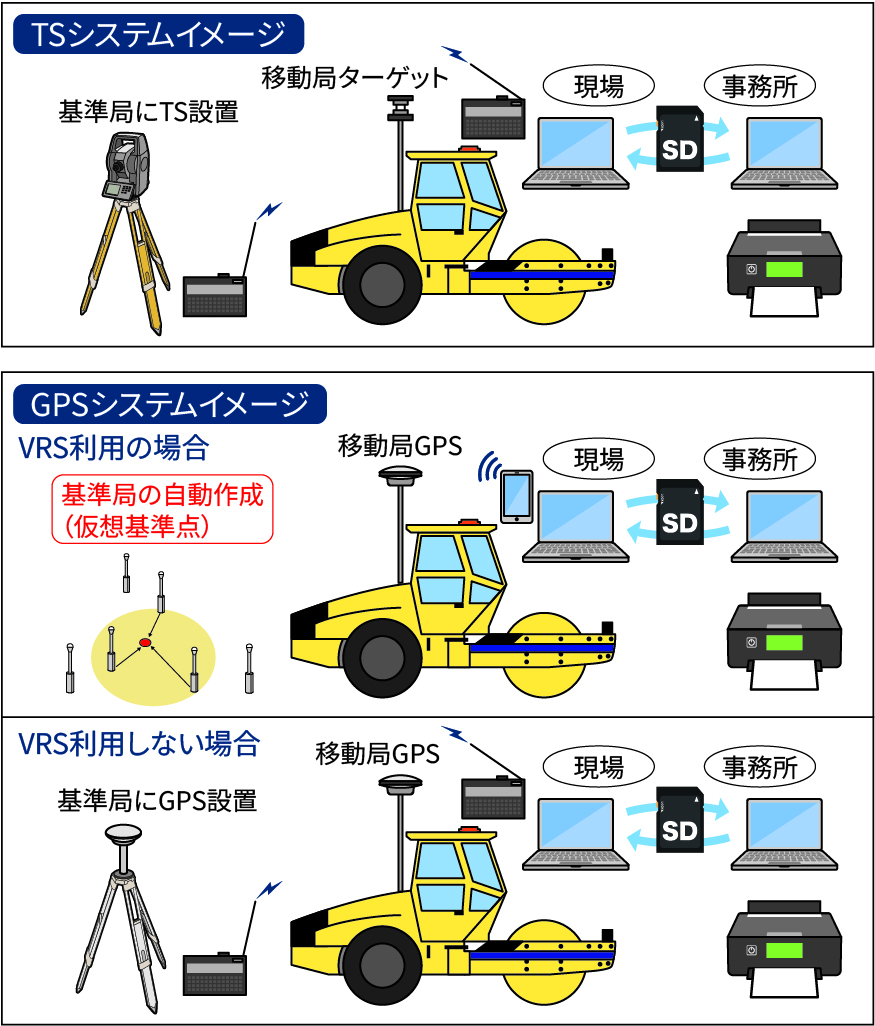

  • システムイメージ

    システムイメージ

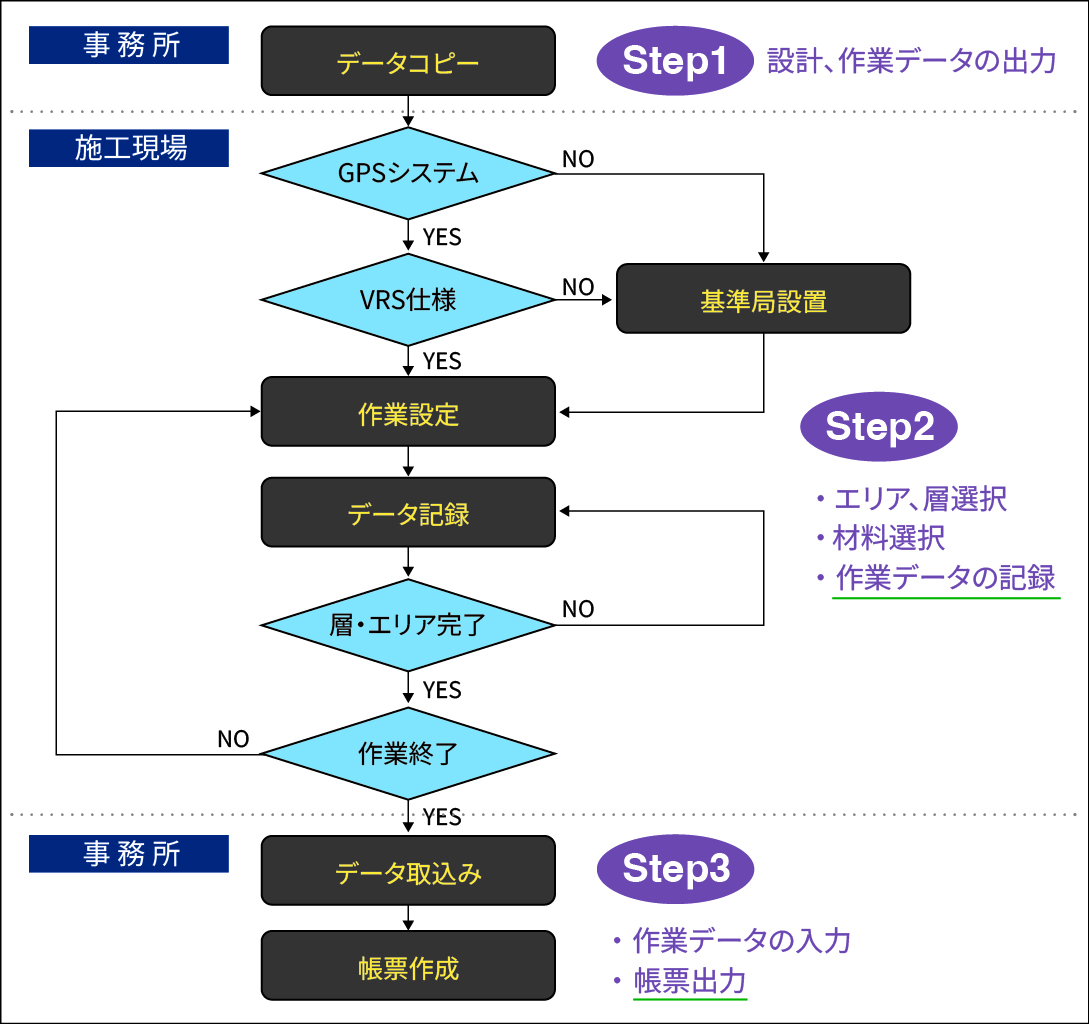

  • システムフロー

    システムフロー

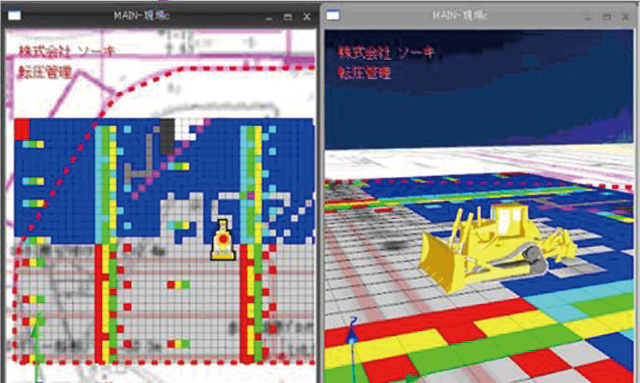

  • オペレータ画面

    オペレータ画面

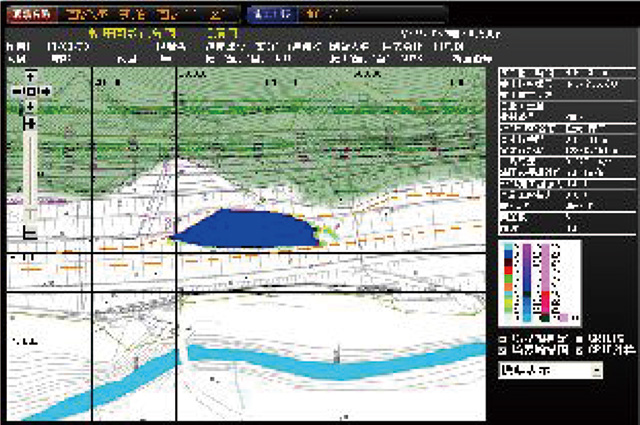

  • 帳票出力

    帳票出力

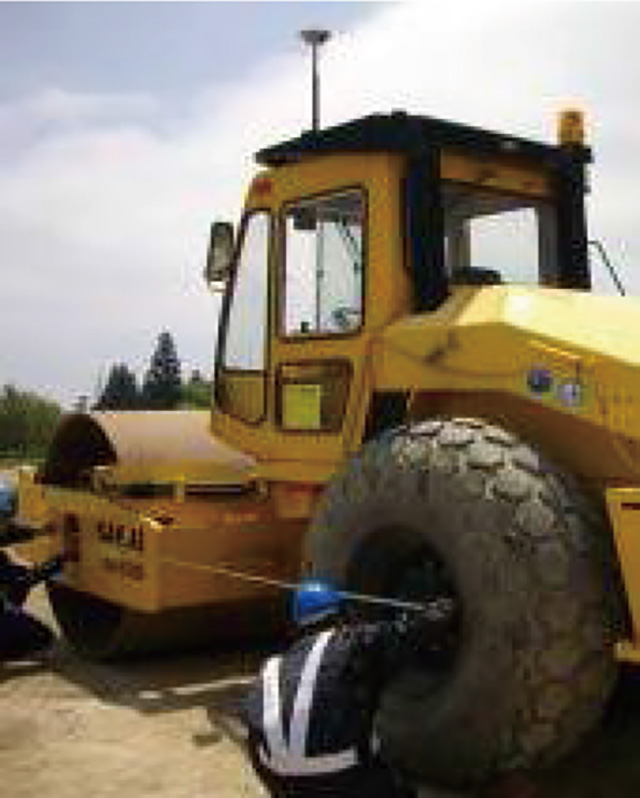

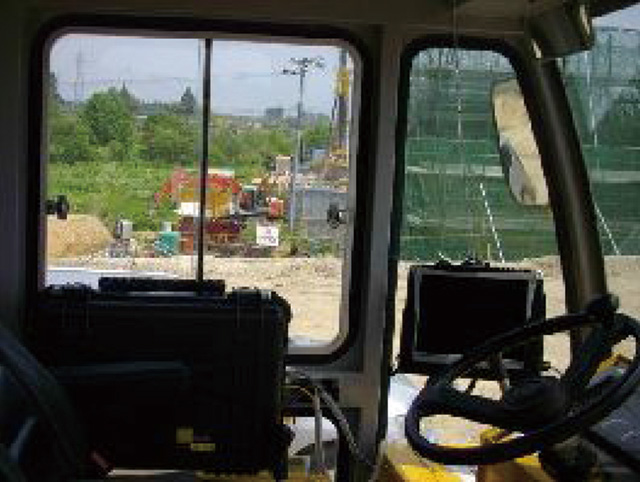

  • 機器設置
    機器設置

    機器設置

仕様

項目 TS(トータルステーション) GPS(衛星利用測位システム)
VRS利用 VRS利用しない
精度 平面:±1~3mm 鉛直:±1~3mm 平面:±10~20mm 鉛直:±20~30mm
施工範囲 700m×700m程度/区画 制限なし 700m×700m程度/区画
見通し TSレーザー視準を阻害しないこと 常時衛星捕捉状態であること
天候 荒天では計測不可 全天候
稼働台数 複数台/区画 複数台/区画
総合評価 安定した精度・計測が可能であるが、TSの管理に手間を要す。中規模土工に適する。 システム管理は容易であるが、データの安定性に劣る。
大規模土工に適する。
