逆打ち支柱建入れ計測システム

ストレートキーパー®

ストレートキーパー®は㈱大林組の登録商標です。
逆打ち支柱建入れ計測システム-ストレートキーパー®

本システムはカメラ式鉛直器を用いて、逆打ち支柱の建入れ精度を自動で正確に計測します。最上部にカメラ式鉛直器を設置し、最下部にターゲットを設置することで、支柱全体の建入れ精度を正確に計測することが出来ます。また、カメラに写ったターゲットの位置と、鉛直器内部に備えている傾斜計の値から、支柱の鉛直からのズレ量を算出します。

概要図

概要図

管理ソフト

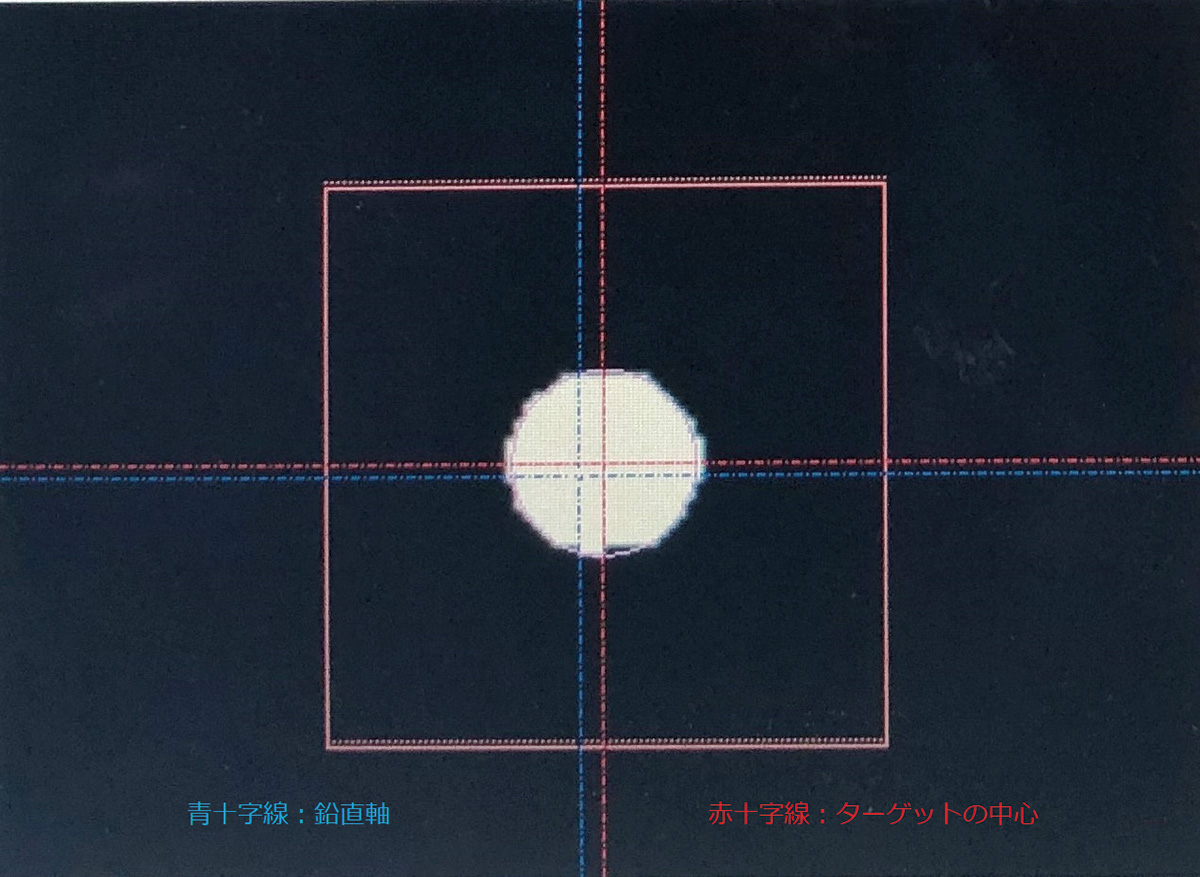

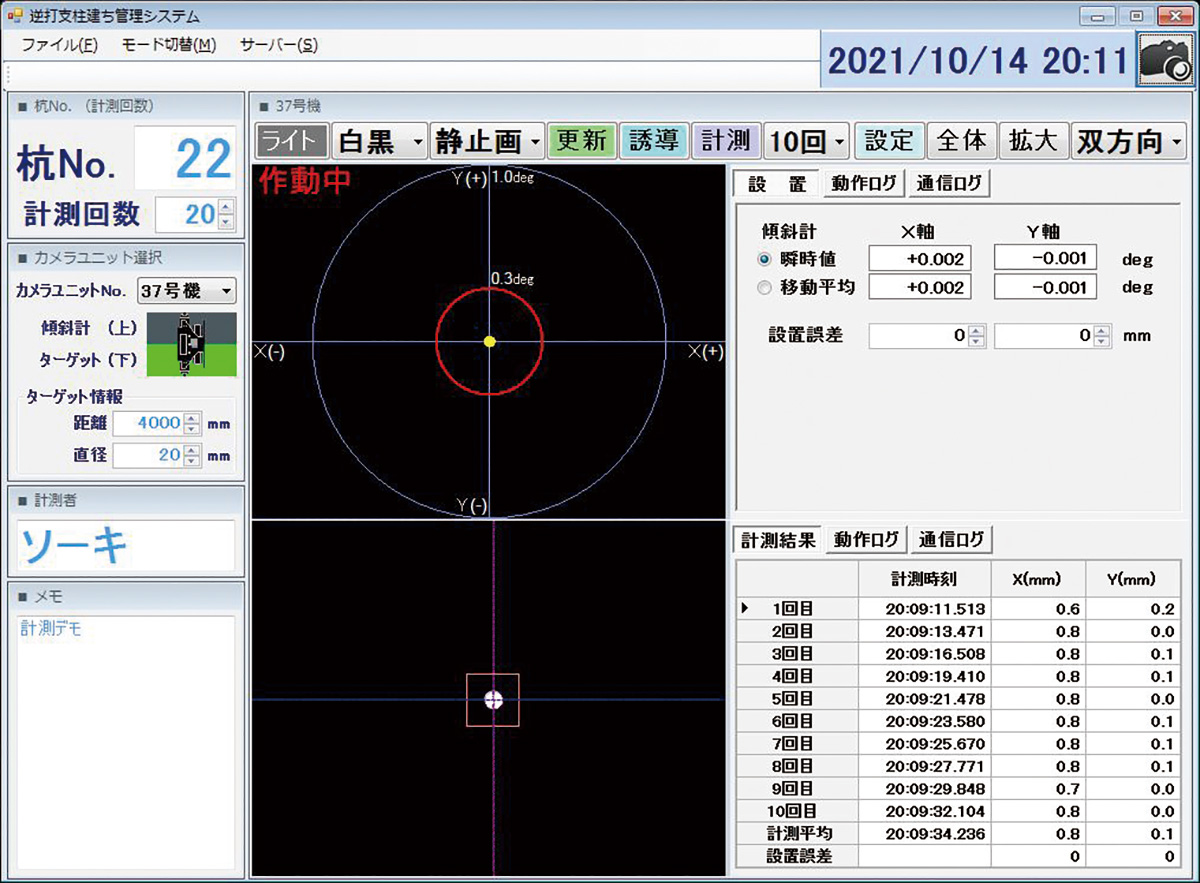

  • 管理ソフト
  • 管理ソフト

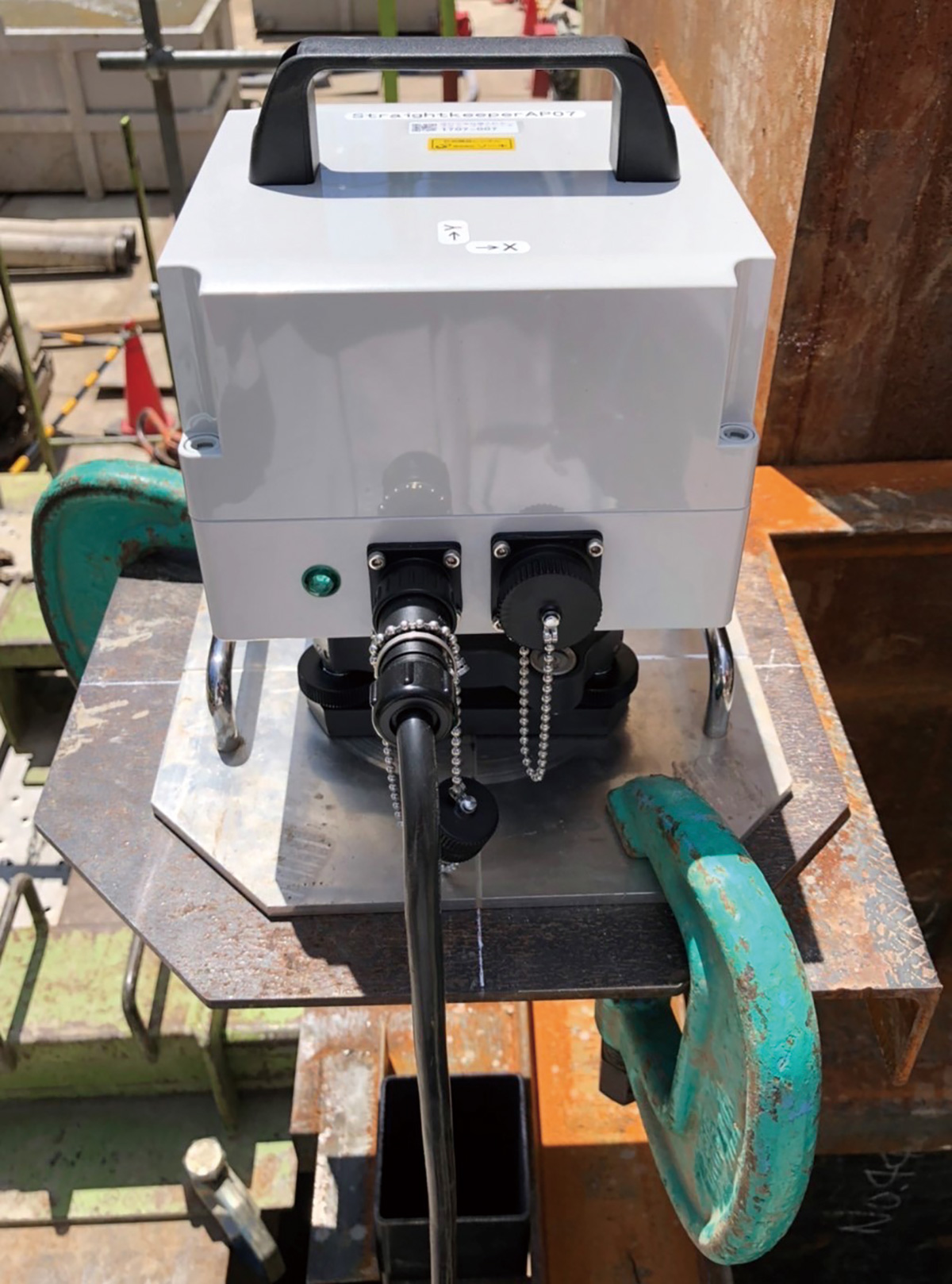

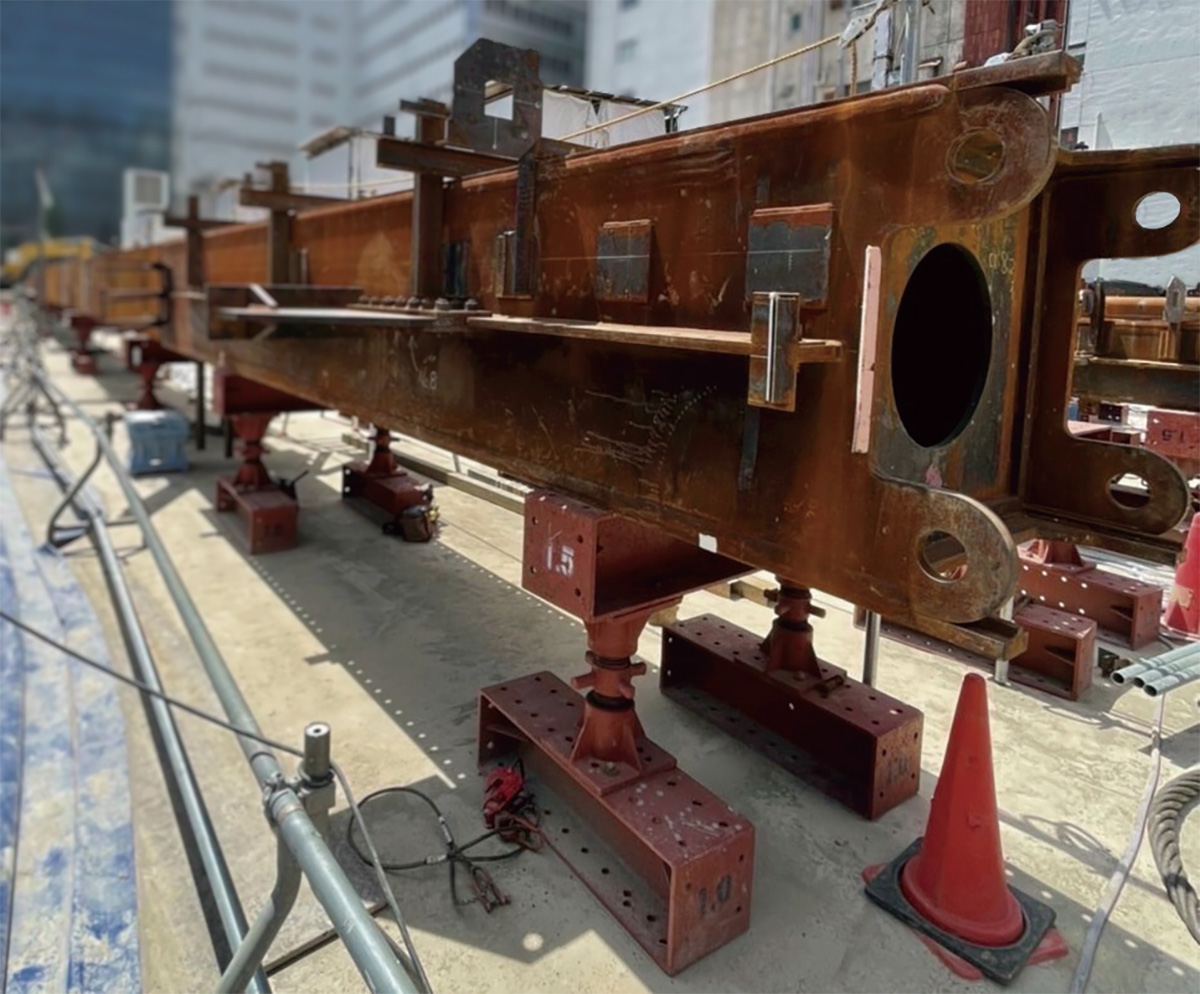

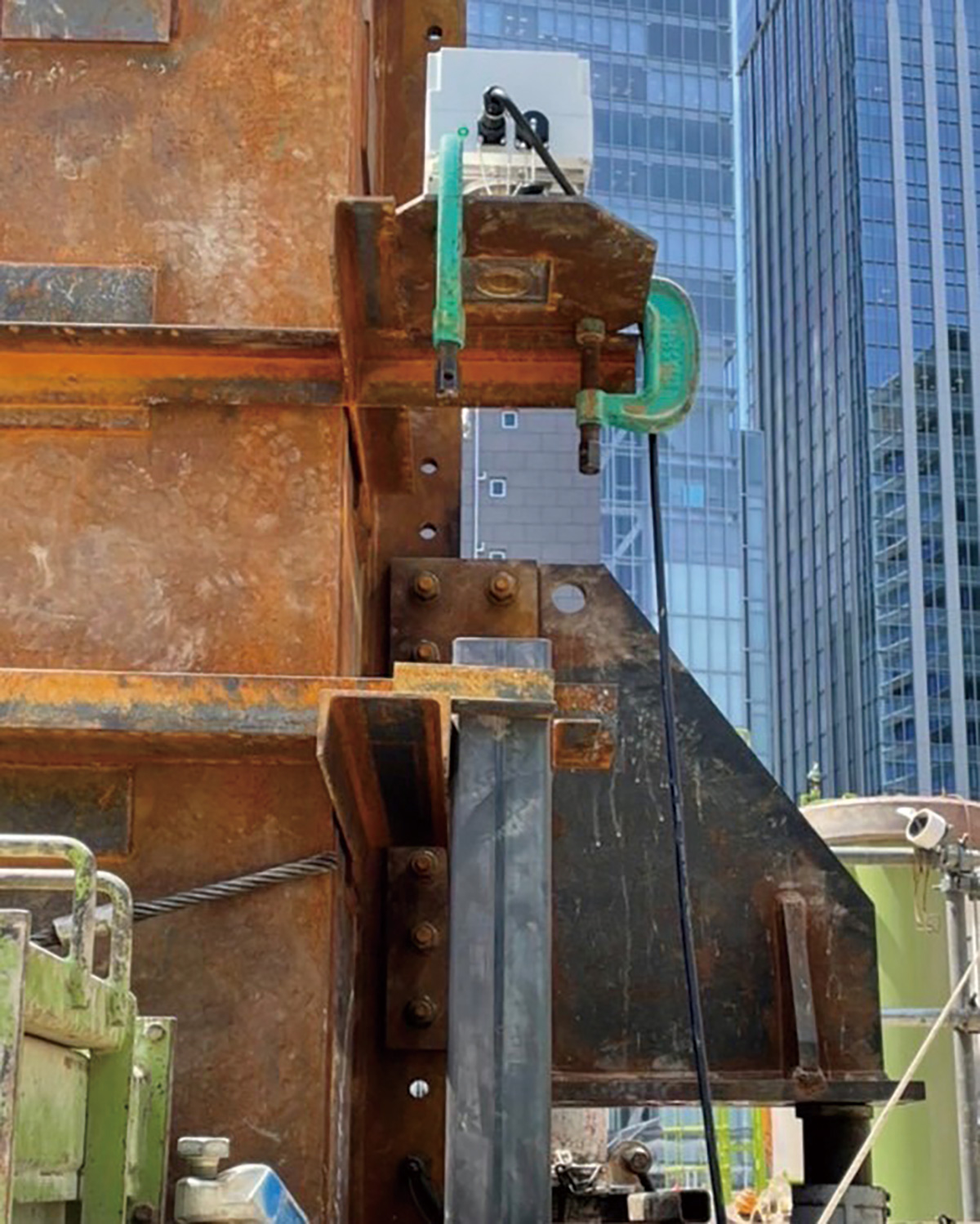

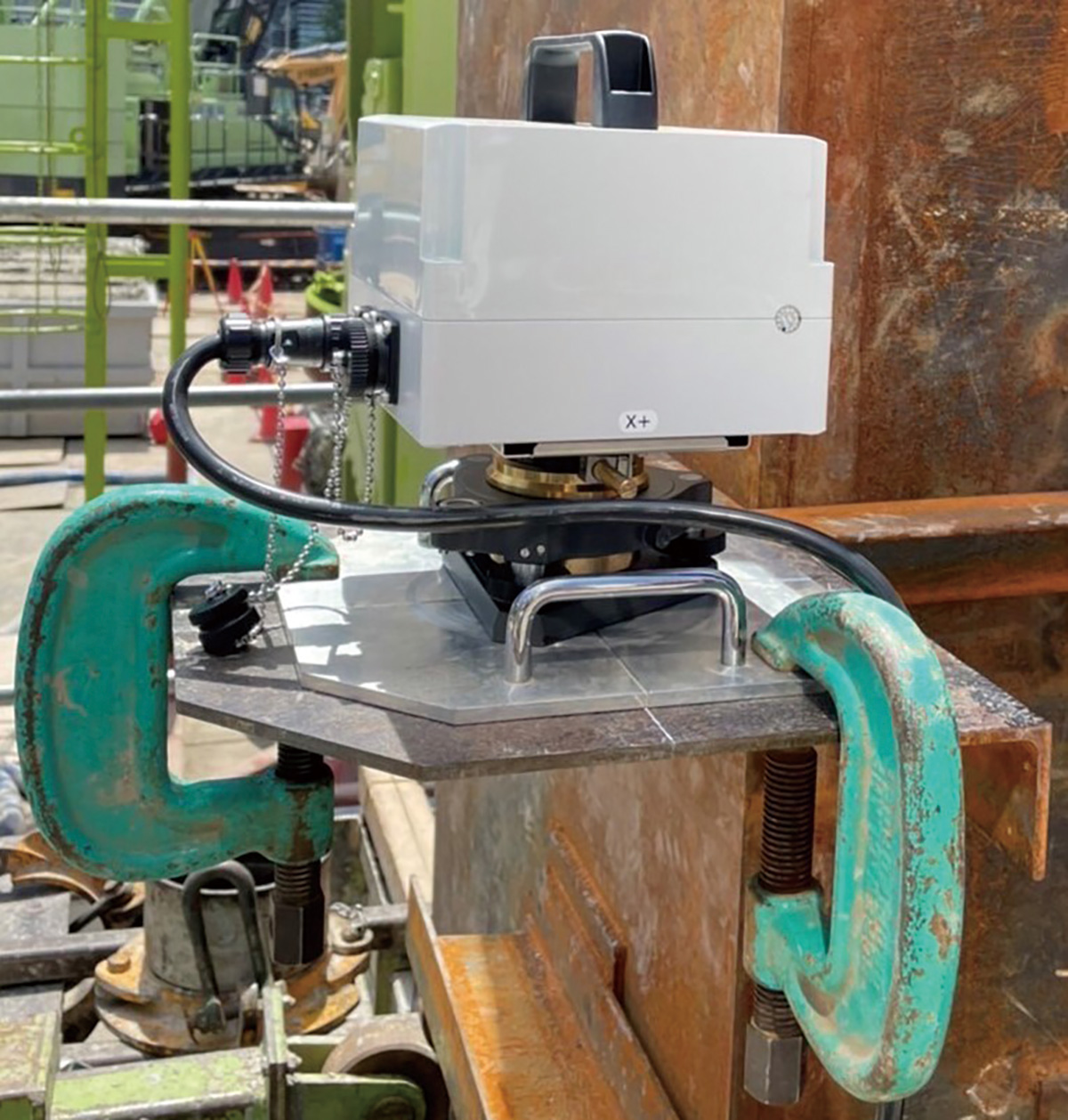

施工写真

  • 施工写真
  • 施工写真
  • 施工写真
  • 施工写真

仕様

鉛直精度 1/20000 ※本体傾斜:0.1°以内の場合
計測距離 40m以内
傾斜範囲 ±2°
電源 AC100V
使用温度 0°C ~ 40°C程度
重量 約3.7kg
寸法 175(W)×175(D)×270(H)mm
