切羽押出し計測システム
L-Scan

本システムはレーザー距離計を使用し、切羽面の初期計測値からの相対的な変位量を計測監視する簡易型の切羽押出し計測システムです。現場計測用PCからレーザー距離計(最大8台)の制御を行い切羽押出し量をリアルタイム計測し、管理基準値を超えた場合に警報ランプ動作、メール送信を行うことが出来ます。
- リアルタイムに切羽押出し量の監視を行い、警報ランプ点灯+メール発報が可能
- 事務所に設置したトンネル管理用プログラムでのデータ閲覧+帳票出力が可能
概要図

システム構成

管理ソフト
-

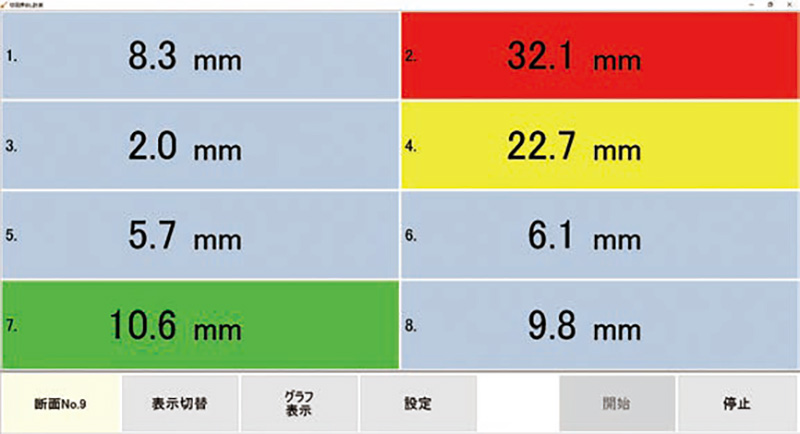

坑内計測用PC画面
仕様
測定範囲(ターゲット無しの場合) | 0.05m~約50m(測定対象の色、湧水状況などにより測定範囲は短くなることがあります) |
---|---|
測定精度 | ±1㎜(2σ) |
分解能 | 0.1㎜ |
測定速度 | 0.1~4秒(測定対象の色、湧水状況、計測距離によって測定速度は変動) |
動作温度範囲 | -10~50℃ |
重量 | 約200g |
寸法 | 46(W)×116(D)×28(H)mm |
