桁送り出し管理システム

Bridge Guide

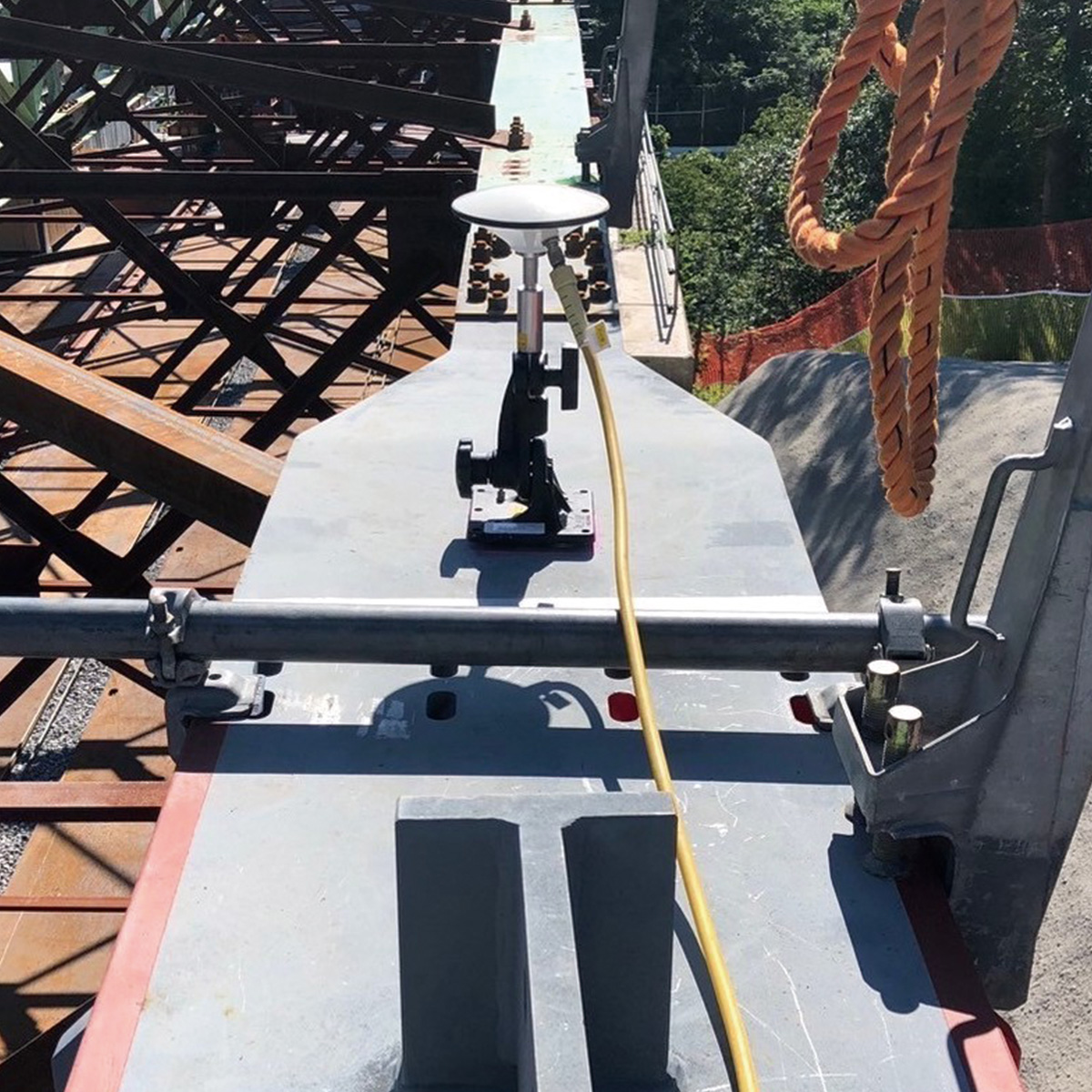

桁送り出し管理システム-Bridge Guide

本システムはトータルステーションまたはGNSSを用いて、登録された線形座標データと計測された座標データを比較し、計画値との水平離れと鉛直離れをリアルタイムに表示することが出来ます。

概要図

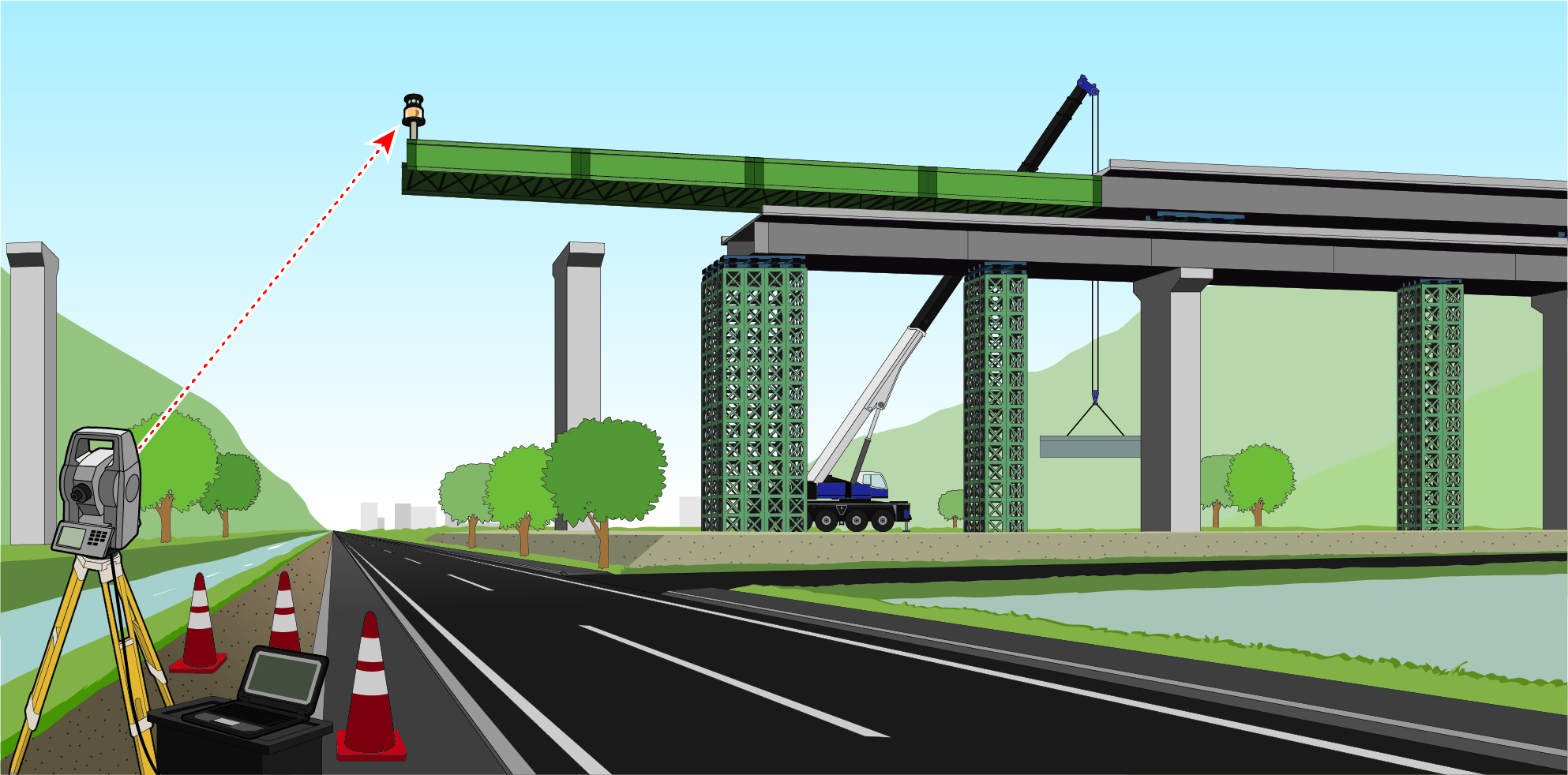

トータルステーション仕様

トータルステーション仕様

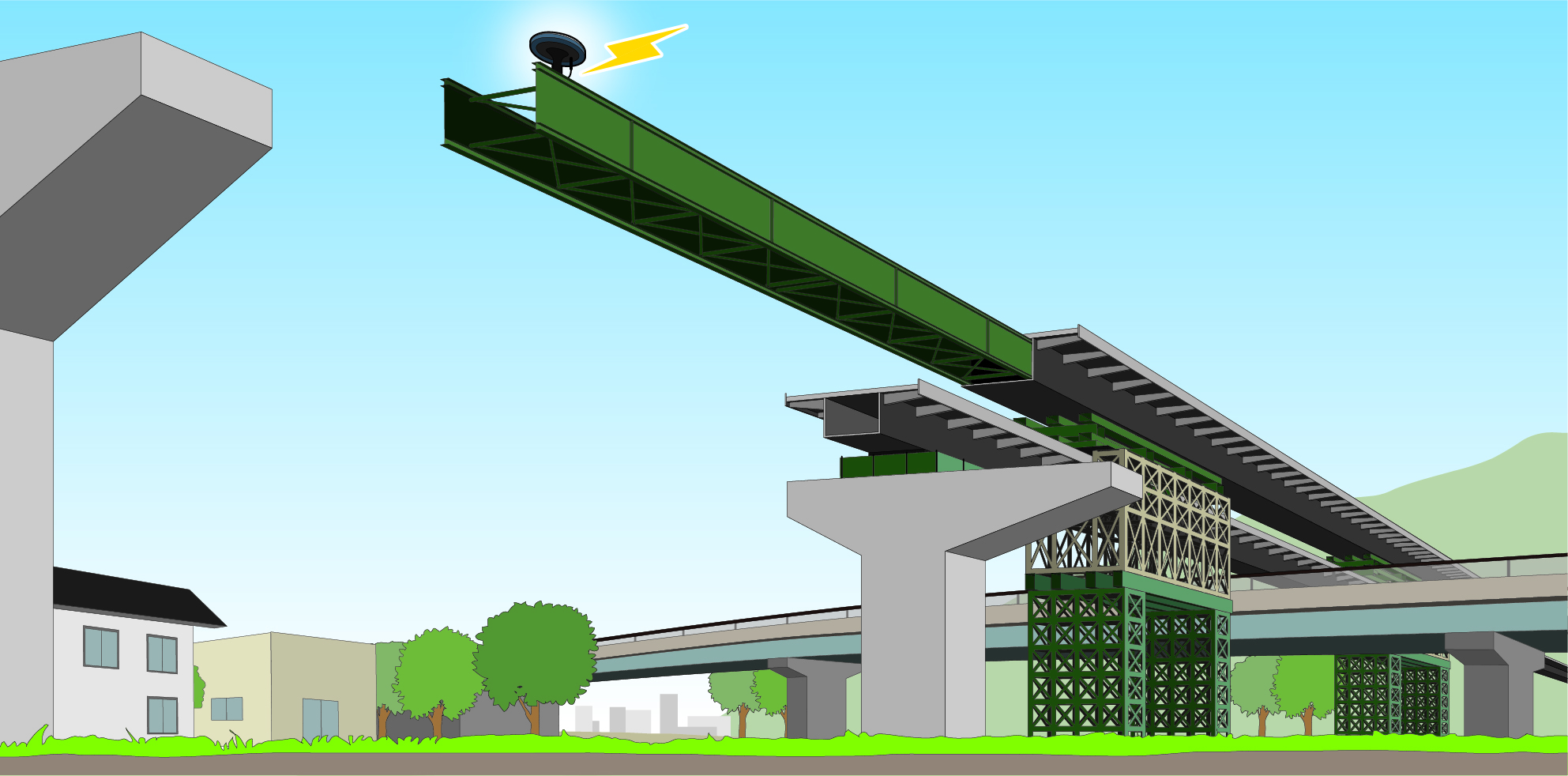

GNSS仕様

GNSS仕様

管理ソフト

管理ソフト
  • 走行軌跡図

    走行軌跡図

  • 回数色分図

    回数色分図

  • 視覚的に確認

    離れ方向を視覚的に認識出来ます

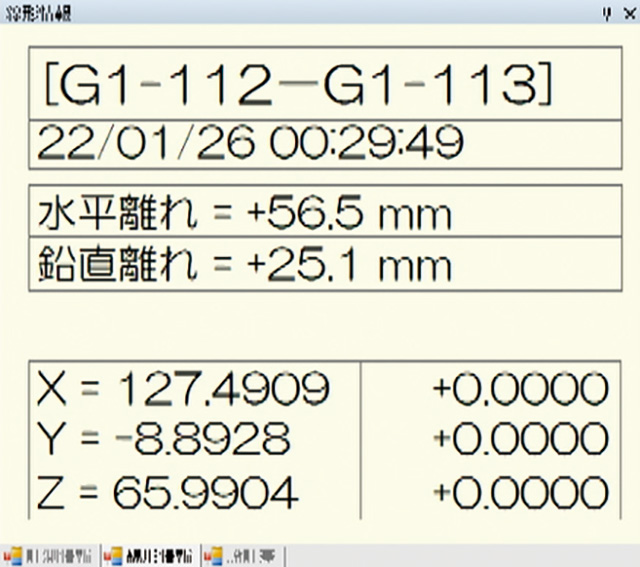

  • 数値で確認

    離れ量を数値で確認出来ます

  • 計測データ

    トータルステーションまたはGNSSで計測しているデータは、1秒間隔でCSVデータとして保存しています

  • 背景データ

    現場計画軌跡のDXFファイルを背景として差し込みことが可能です。上記の管理画面は、送出し計画線形と警戒値(管理値)の線形が描かれたDXFファイルを読み込んだものです

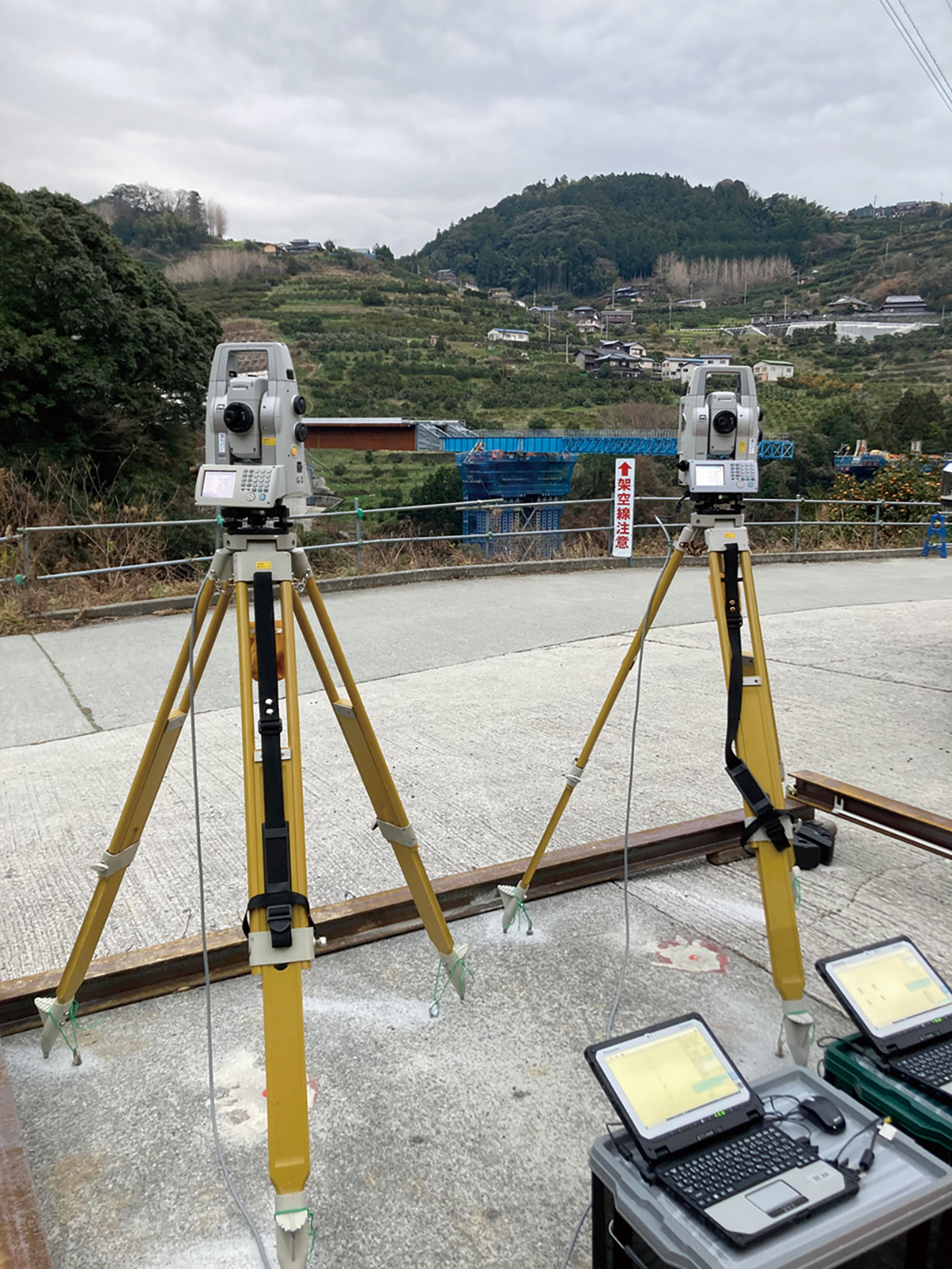

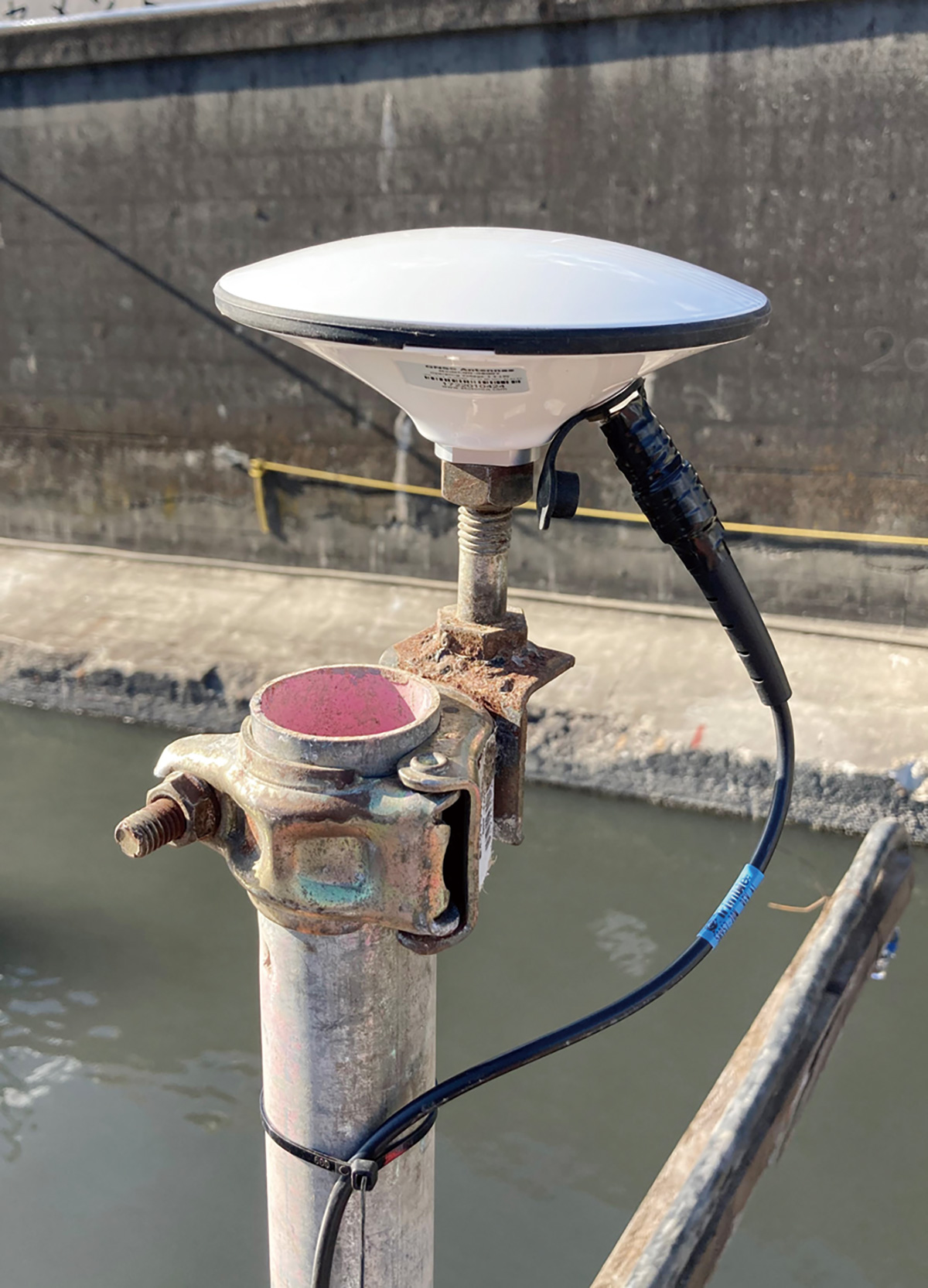

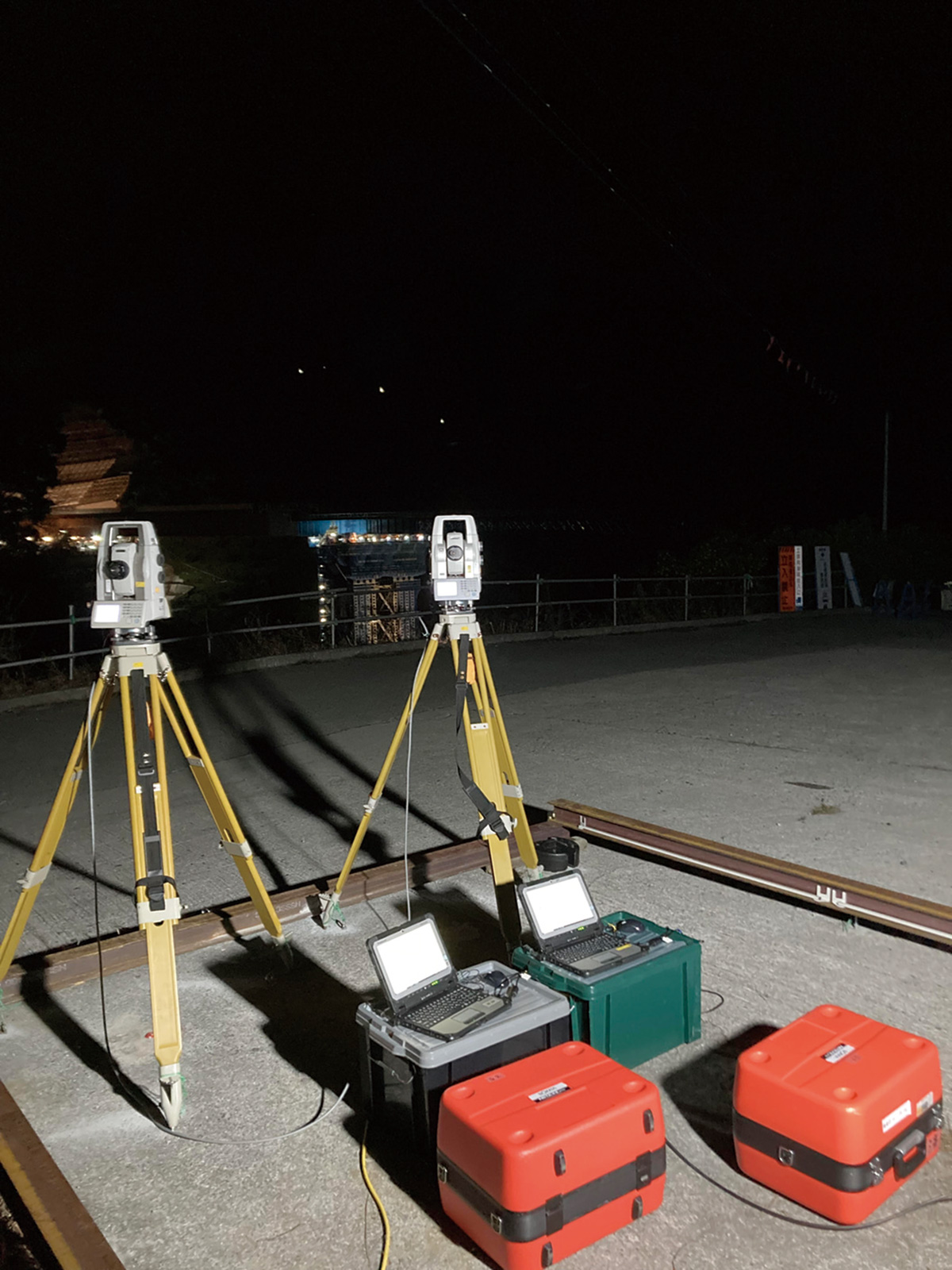

施工写真

  • 施工写真
  • 施工写真
  • 施工写真
