構造物誘導・出来形管理システム

AR Navi ジオモニⅡ

KTK-160027-VE

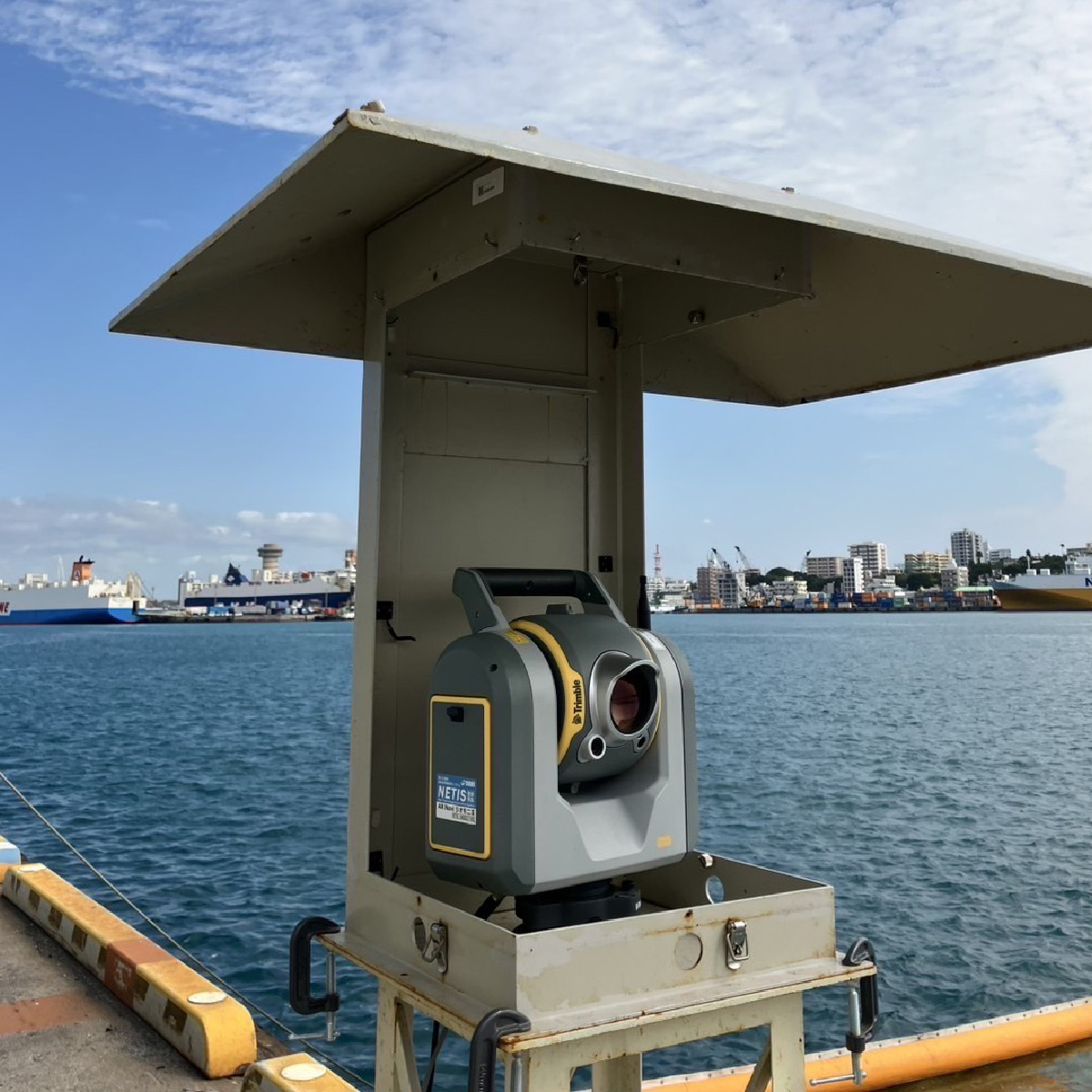

構造物誘導・出来形管理システム-AR Navi ジオモニⅡ

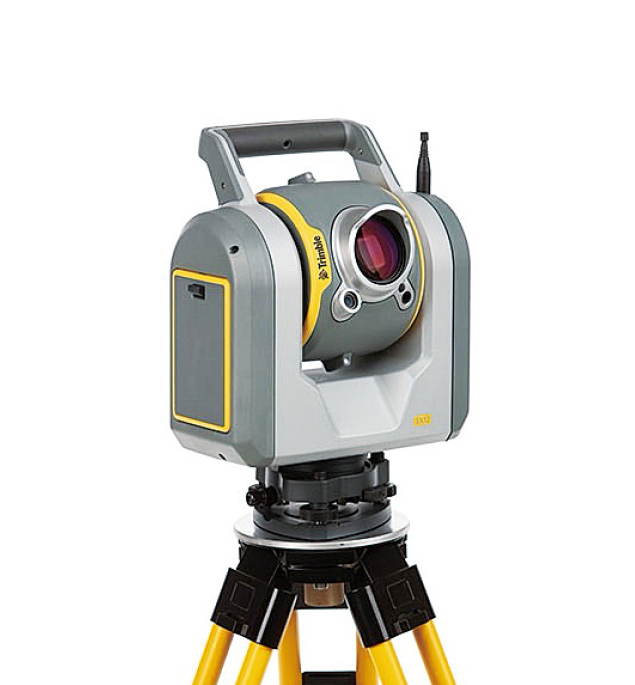

本システムはカメラ付きトータルステーションを使用して映像を取り込み、その映像に三次元設計をAR(拡張現実)化し挿入することで、作業員/オペレータが杭や構造物の現状位置と三次元設計(打設/据付箇所)をモニター上で共有しながら誘導を行うことを可能にした施工管理支援システムです。CADデータを取り込むことにより、杭だけでなくジャケットやケーソン、橋梁工事での床版等の表示も可能です。

概要図

概要図

管理ソフト

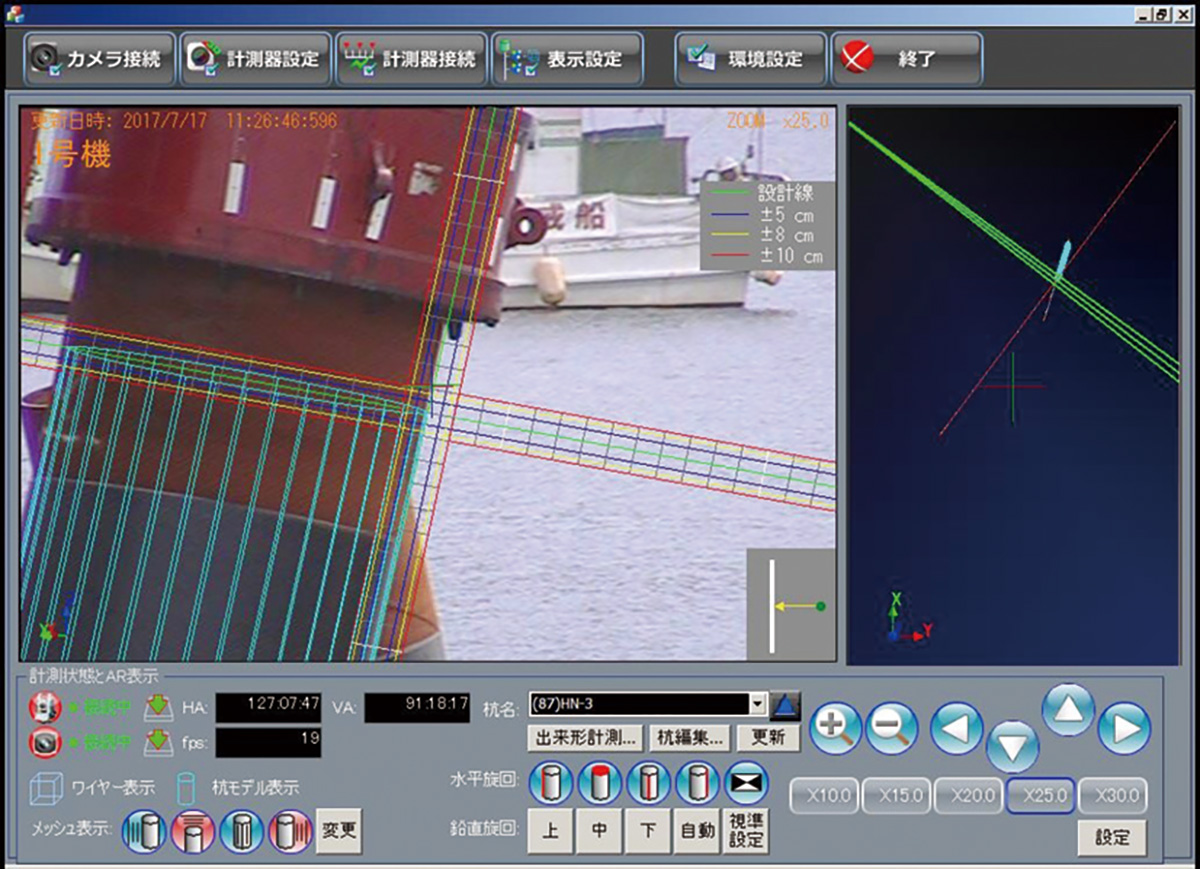

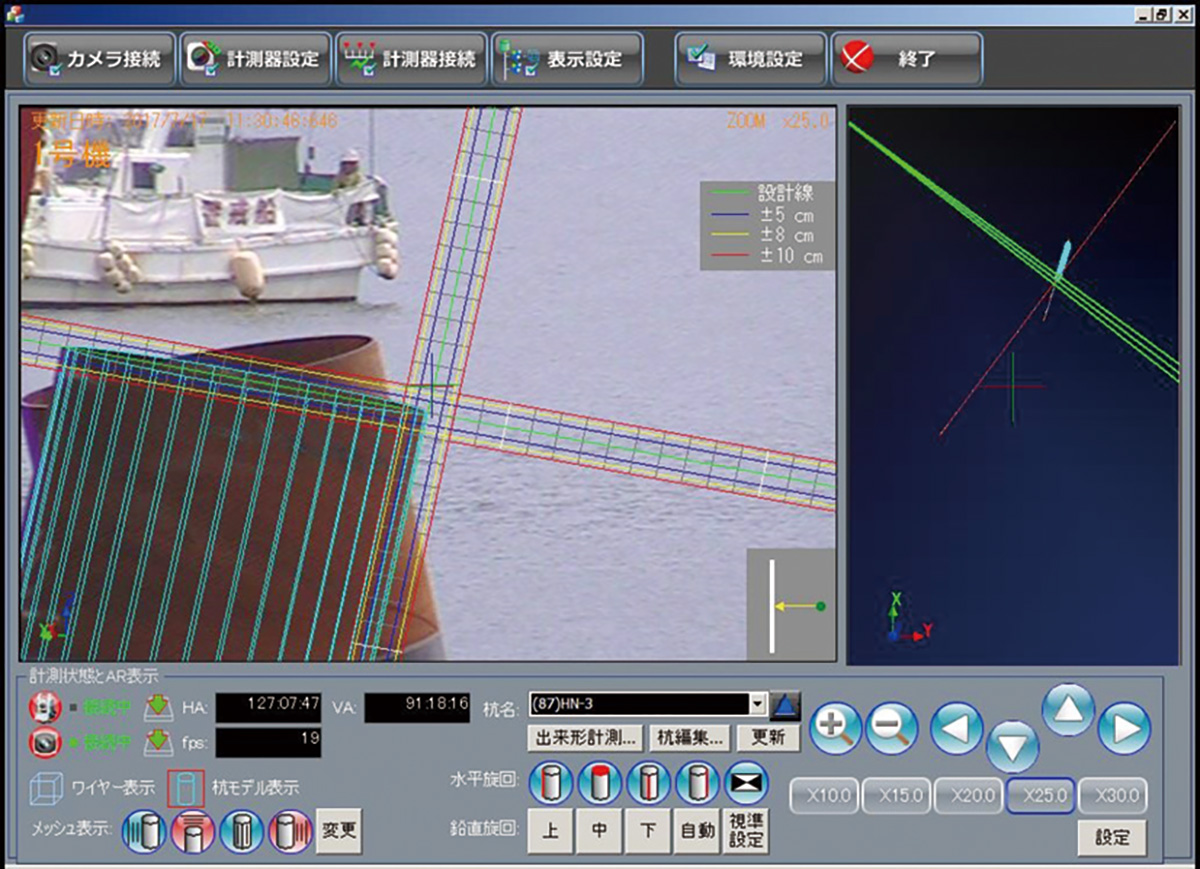

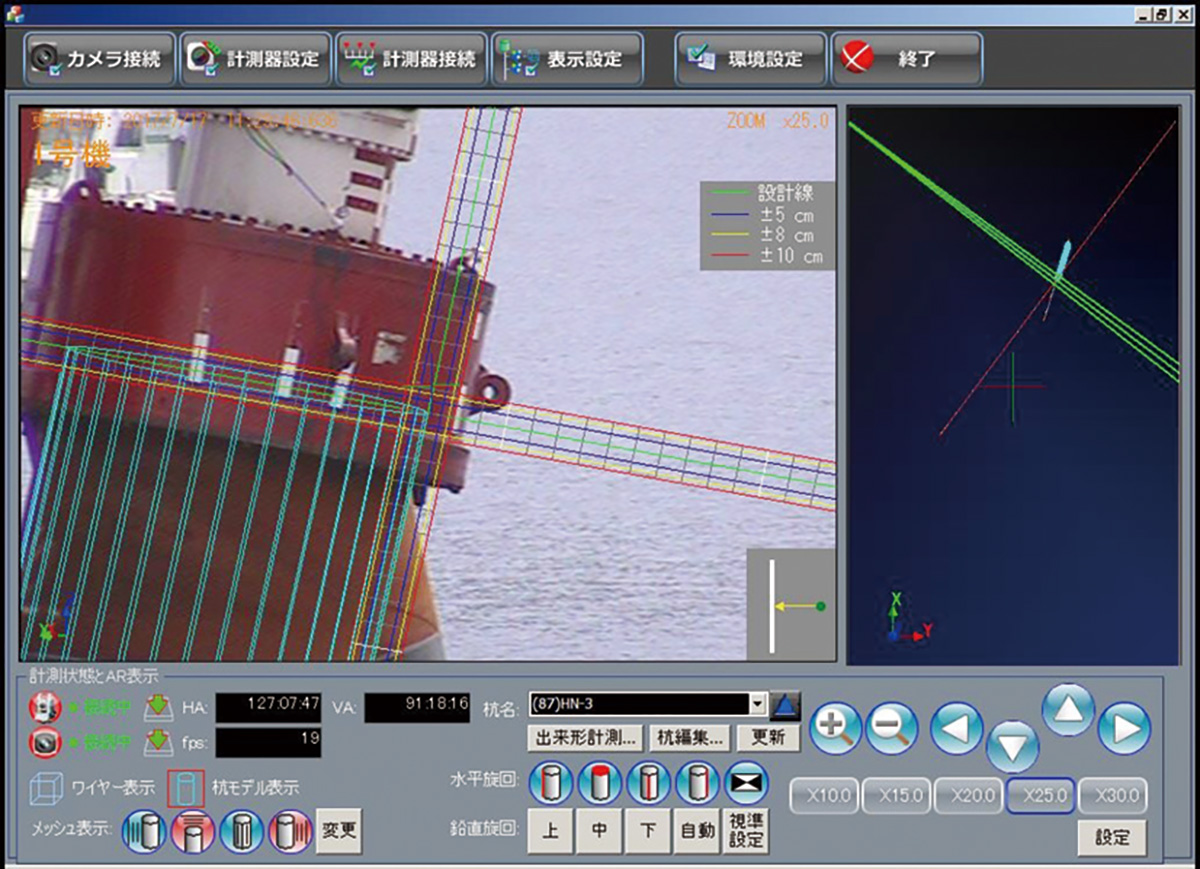

杭打設

  • 杭打設
  • 杭打設
  • 杭打設

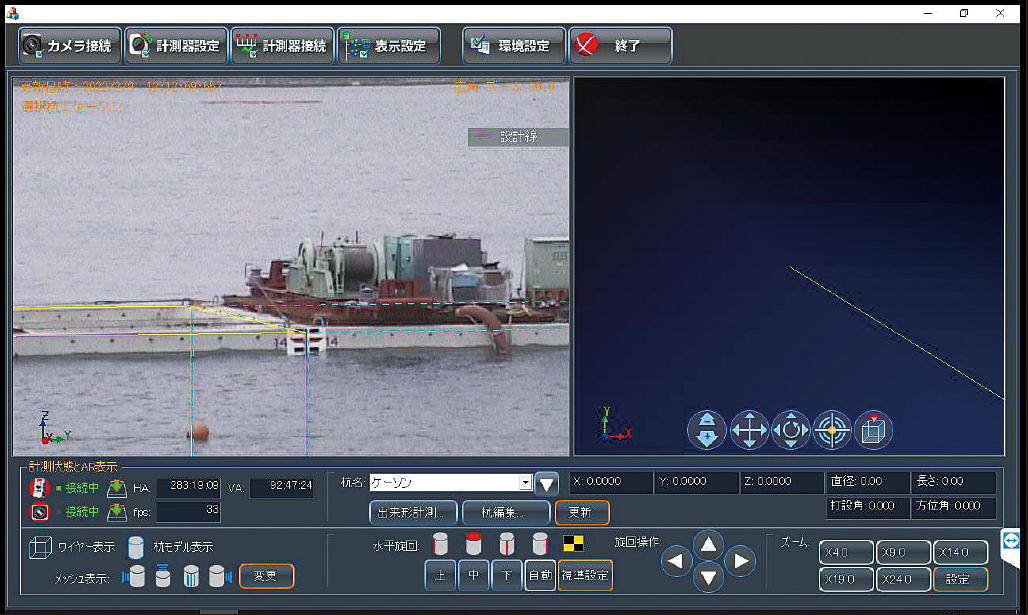

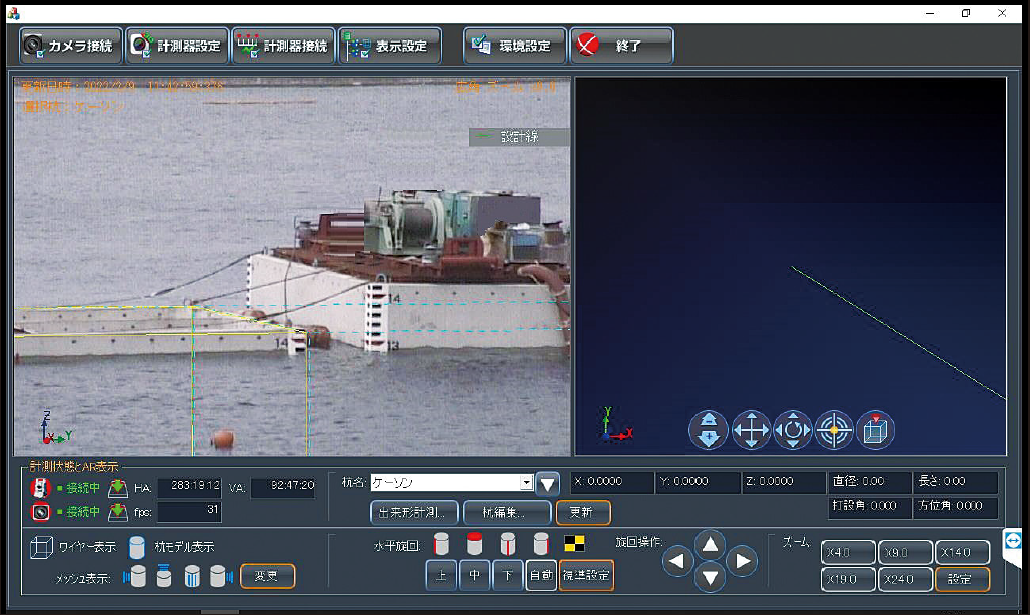

ケーソン誘導

ケーソン誘導

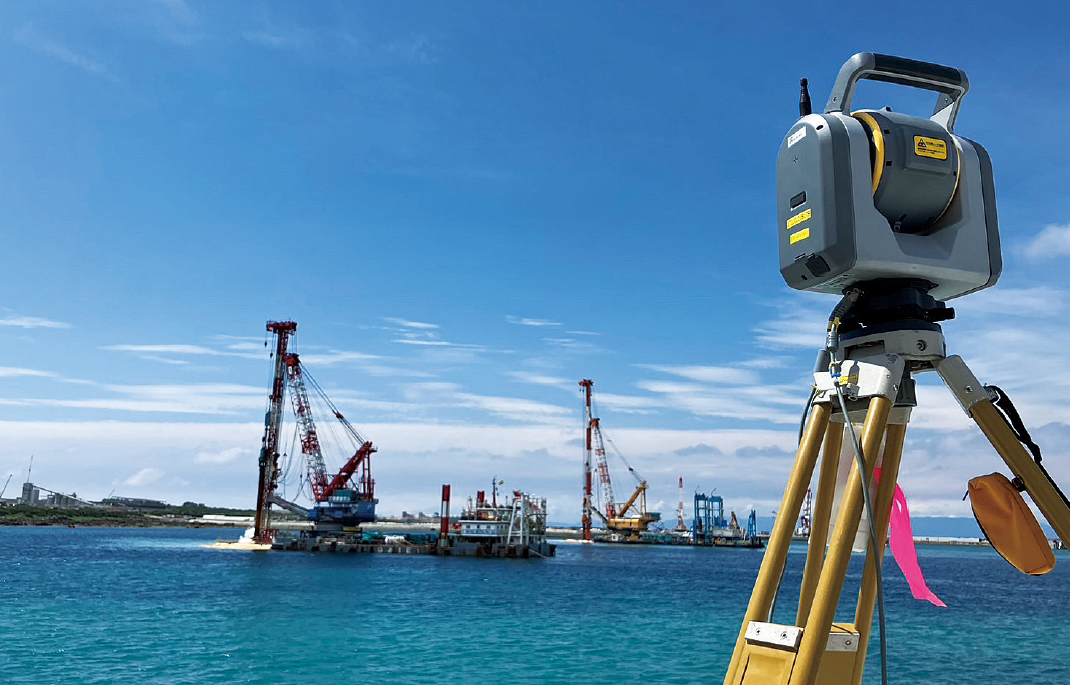

施工写真

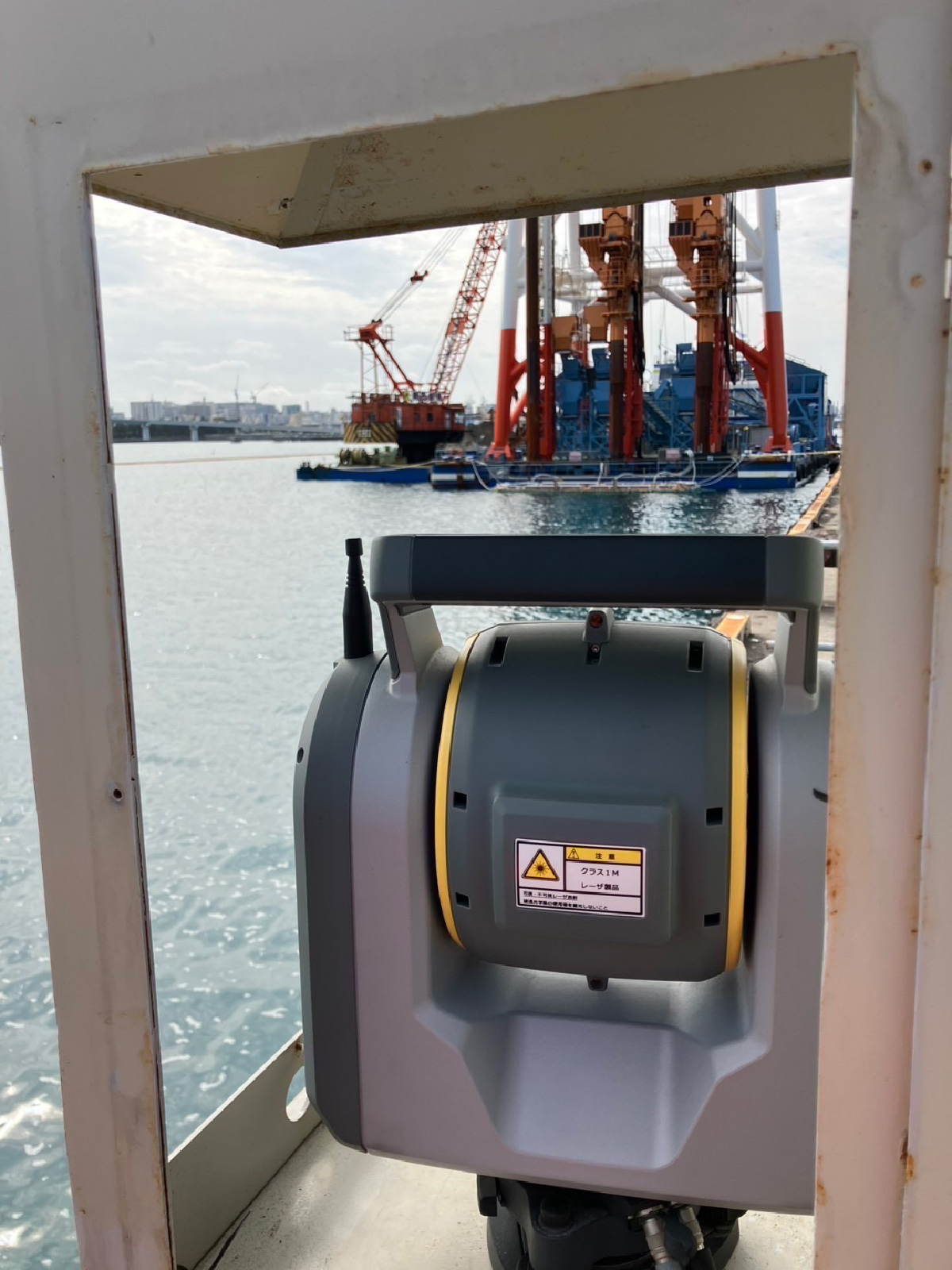

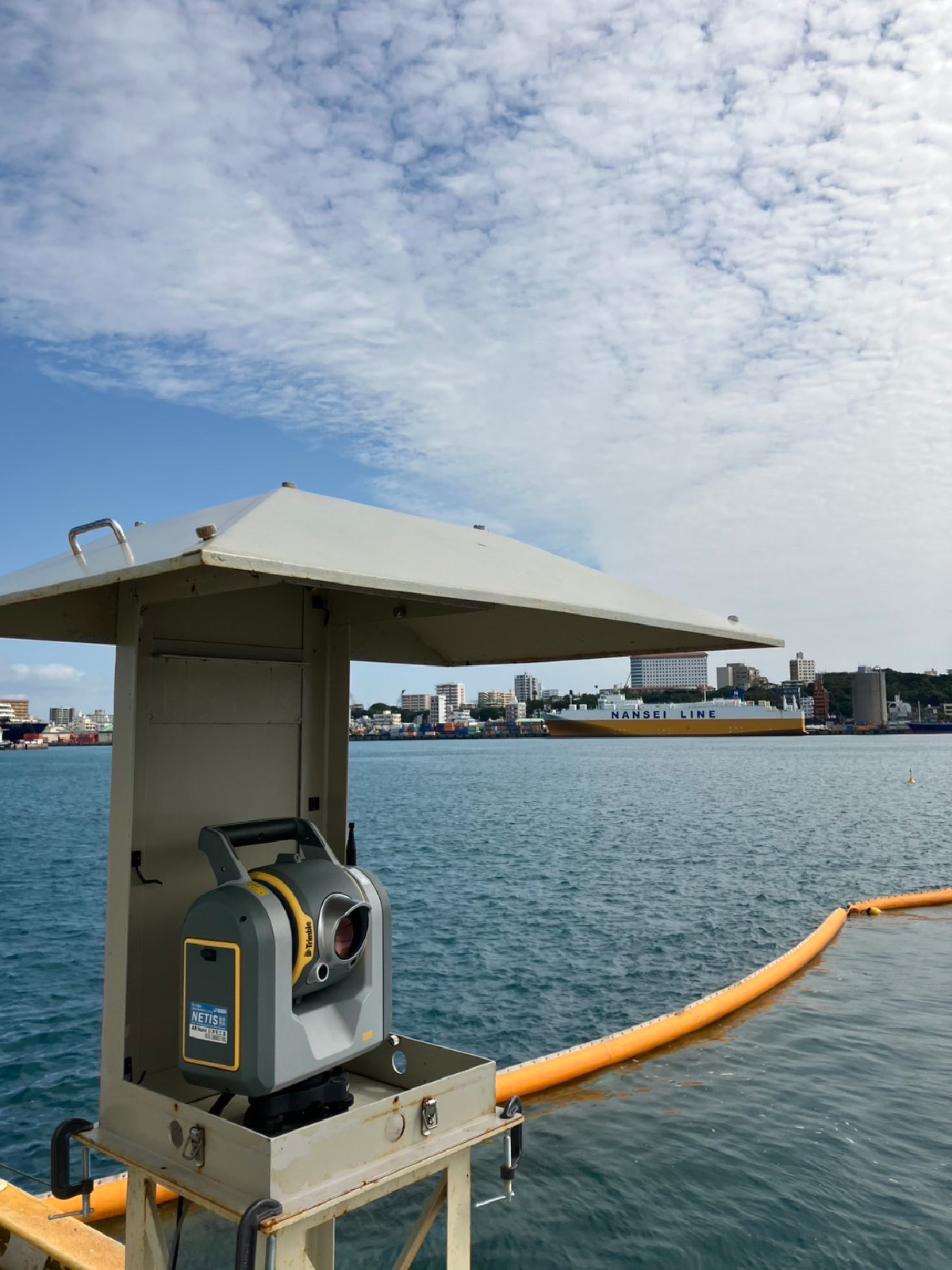

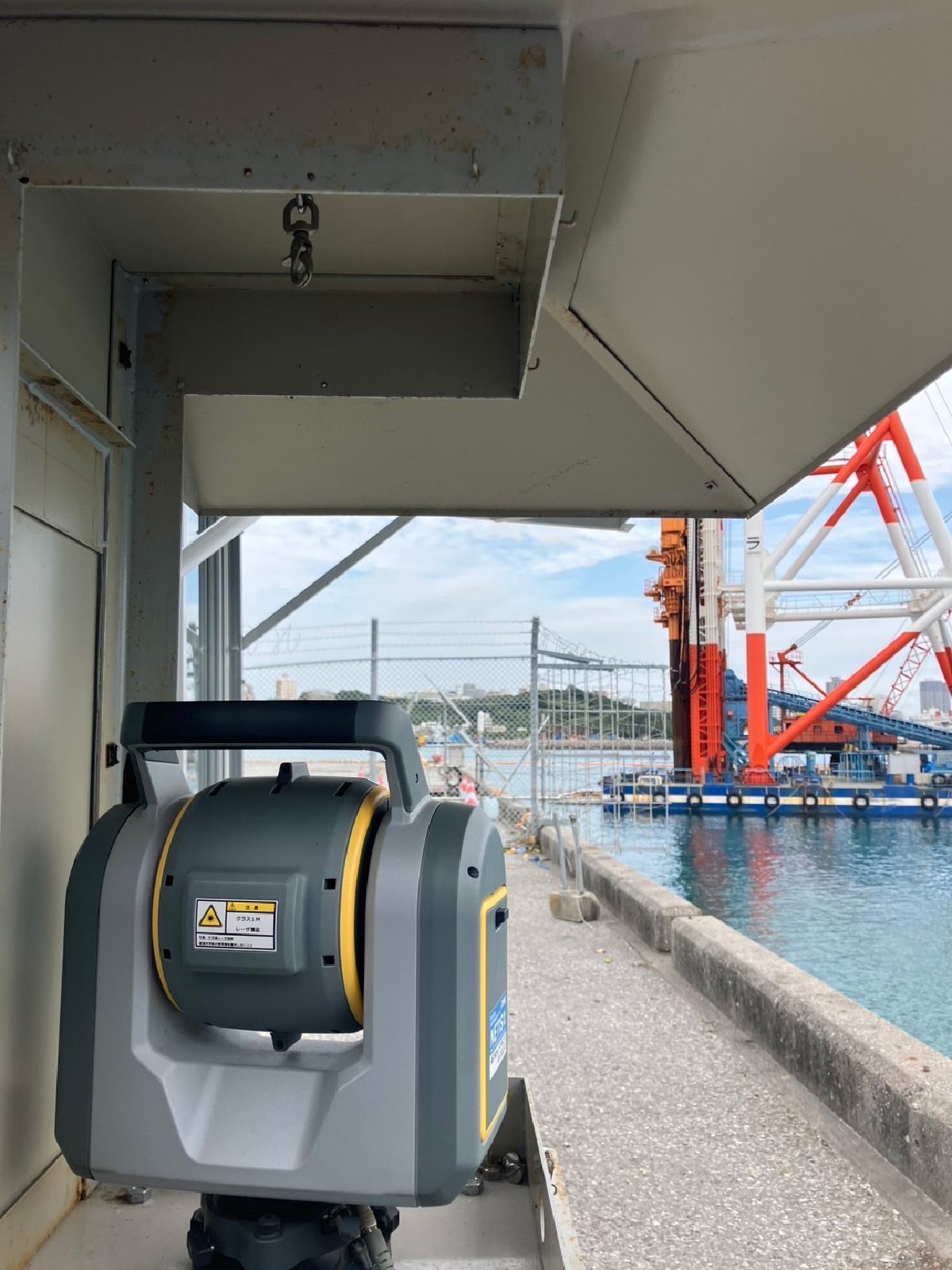

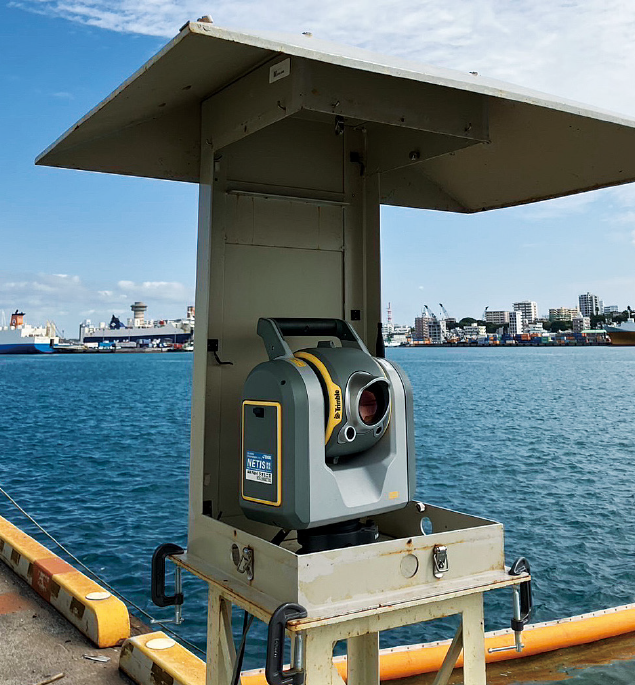

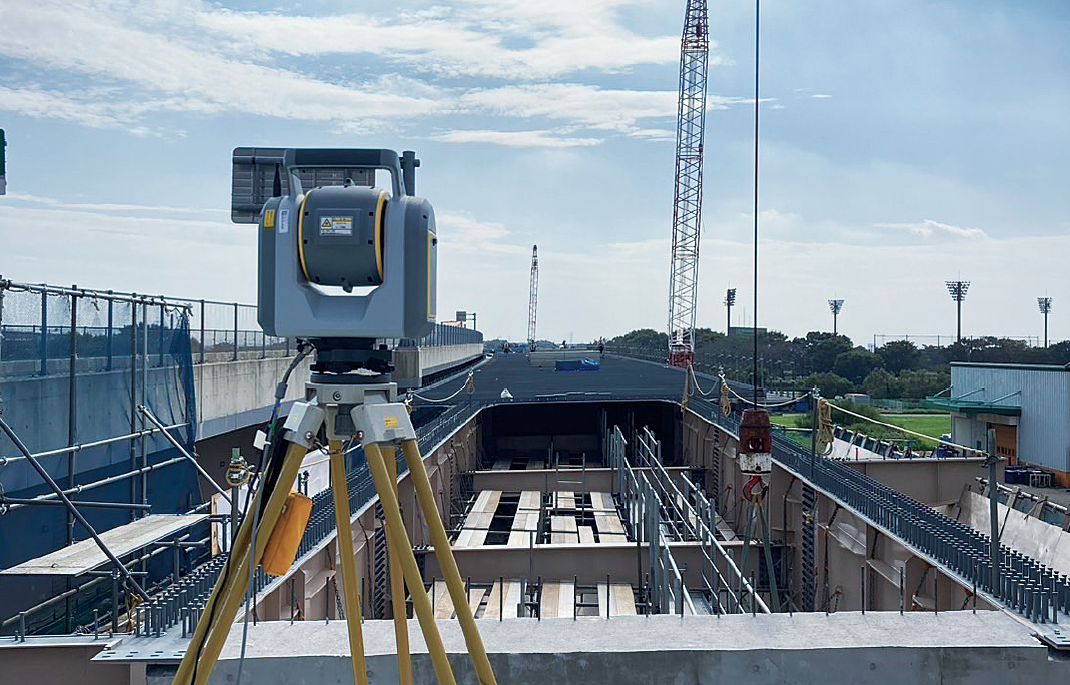

  • 専用架台
  • 専用架台
  • 専用架台
