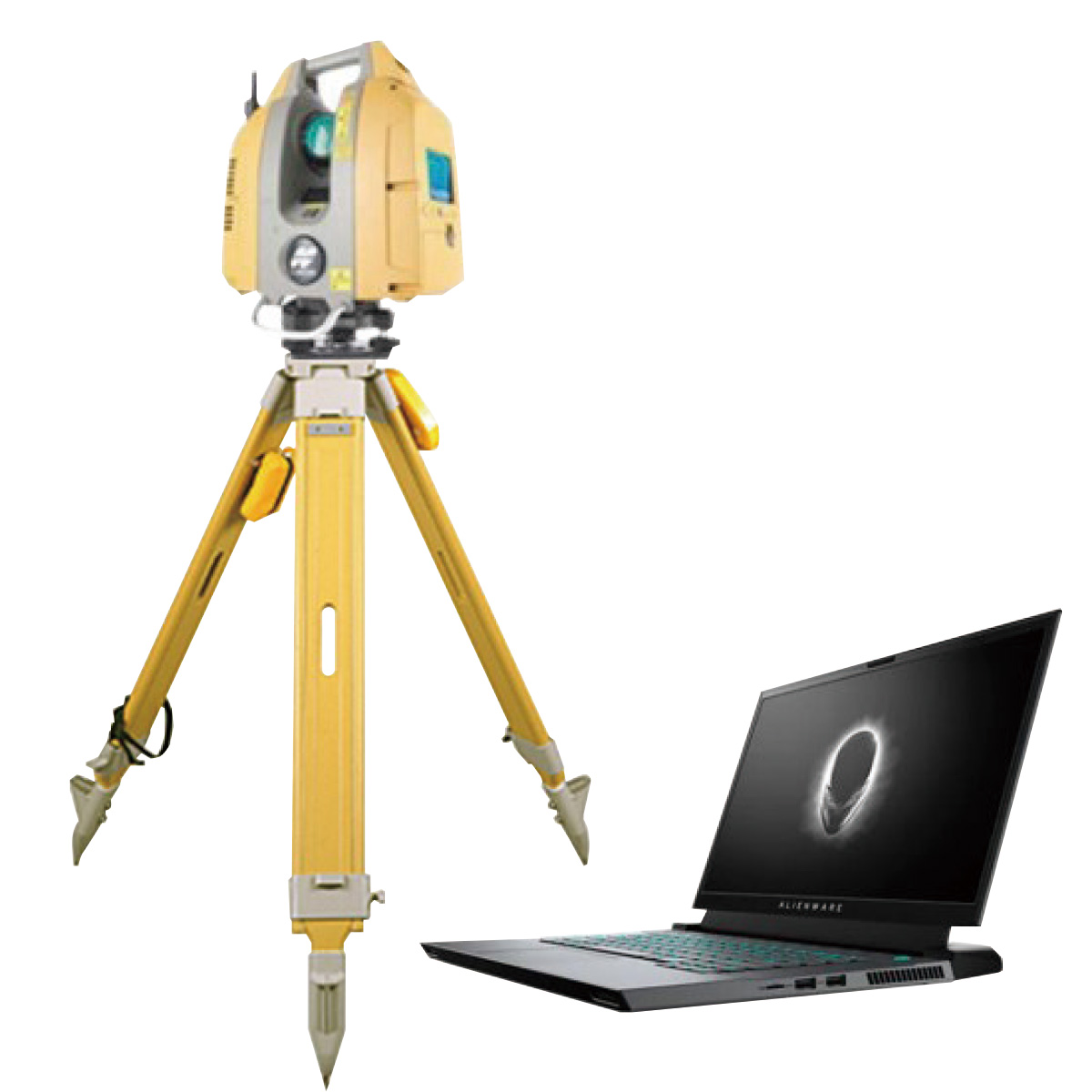

トンネル内空計測システム

3D Tube

SK-120005-VR

トンネル内空計測システム-3D Tube

本システムは高精度3Dスキャナを用いてトンネルの内空計測を行い、設計に対するアタリ・余掘り、覆工コンクリート量、及び出来形管理表を出力します。3Dスキャナの特性であり多点群データによる面的な管理を行うことにより、トンネル施工における品質の向上を支援致します。

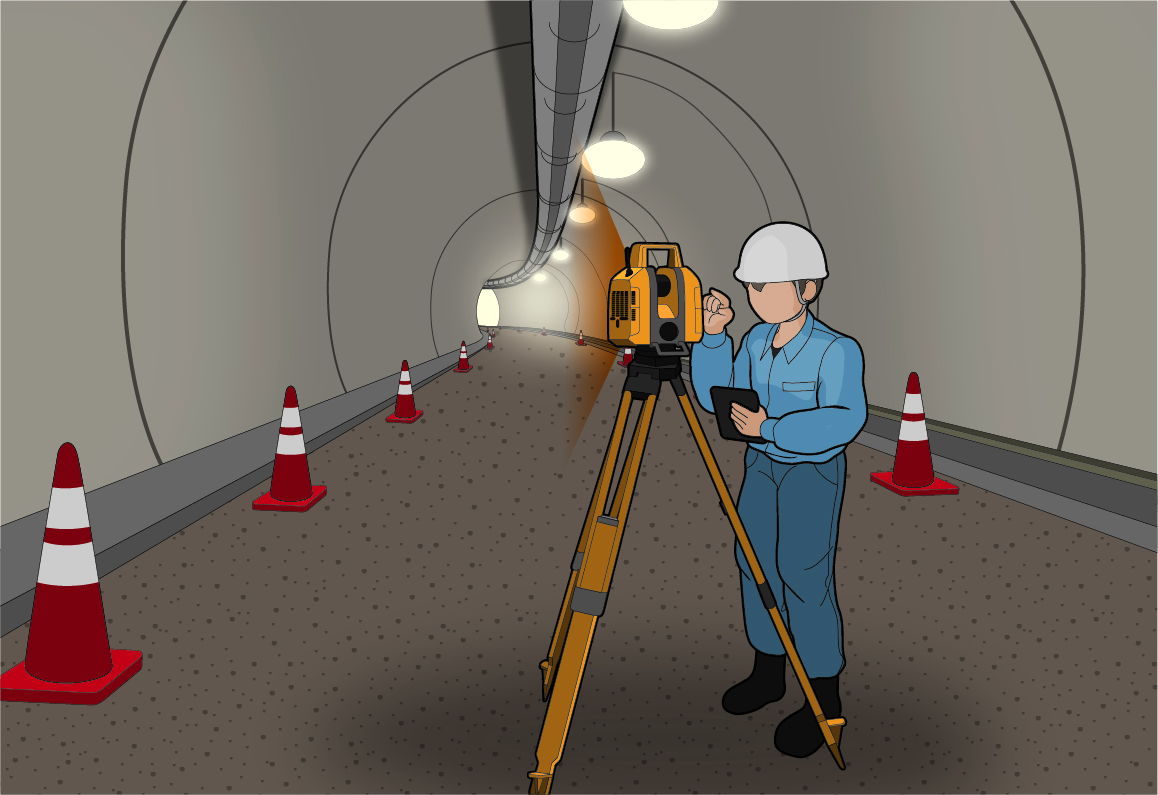

概要図

管理ソフト

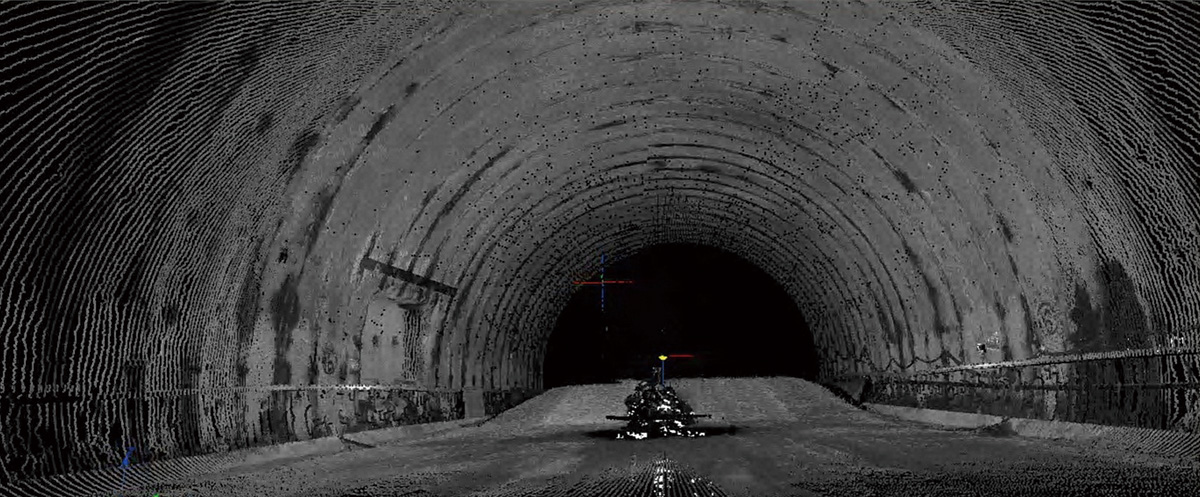

  • 点群3Dモデル

    点群3Dモデル

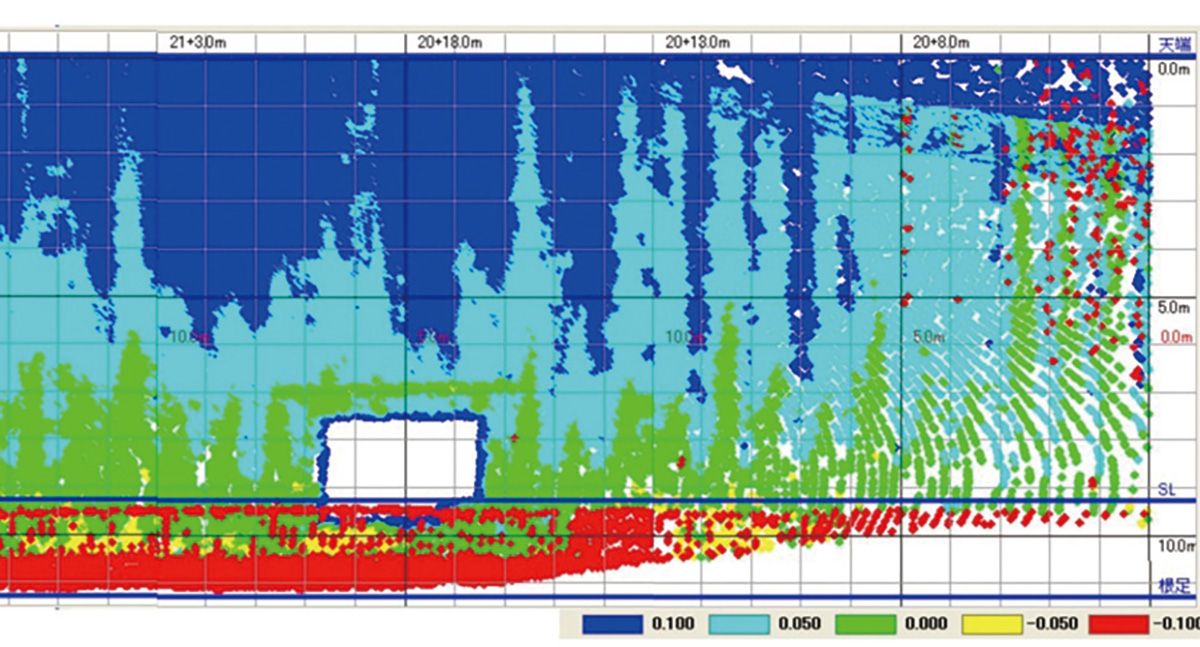

  • 側面展開図/設計値との比較

    側面展開図/設計値との比較

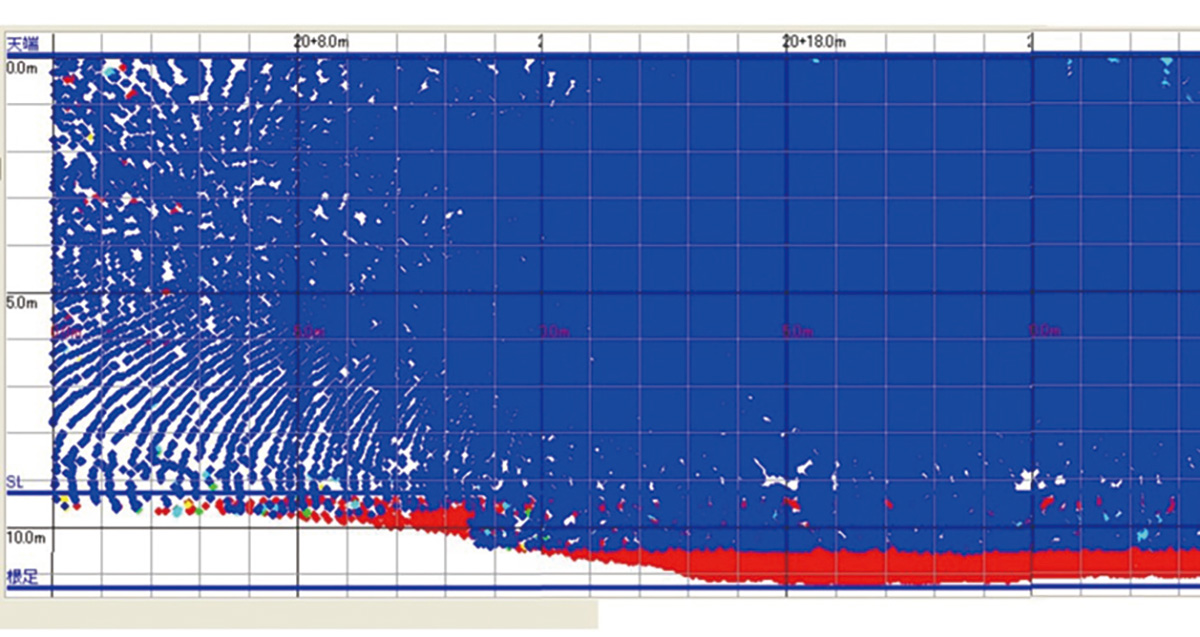

  • 側面展開図/設計値との比較(捲厚等)

    側面展開図/設計値との比較(捲厚等)

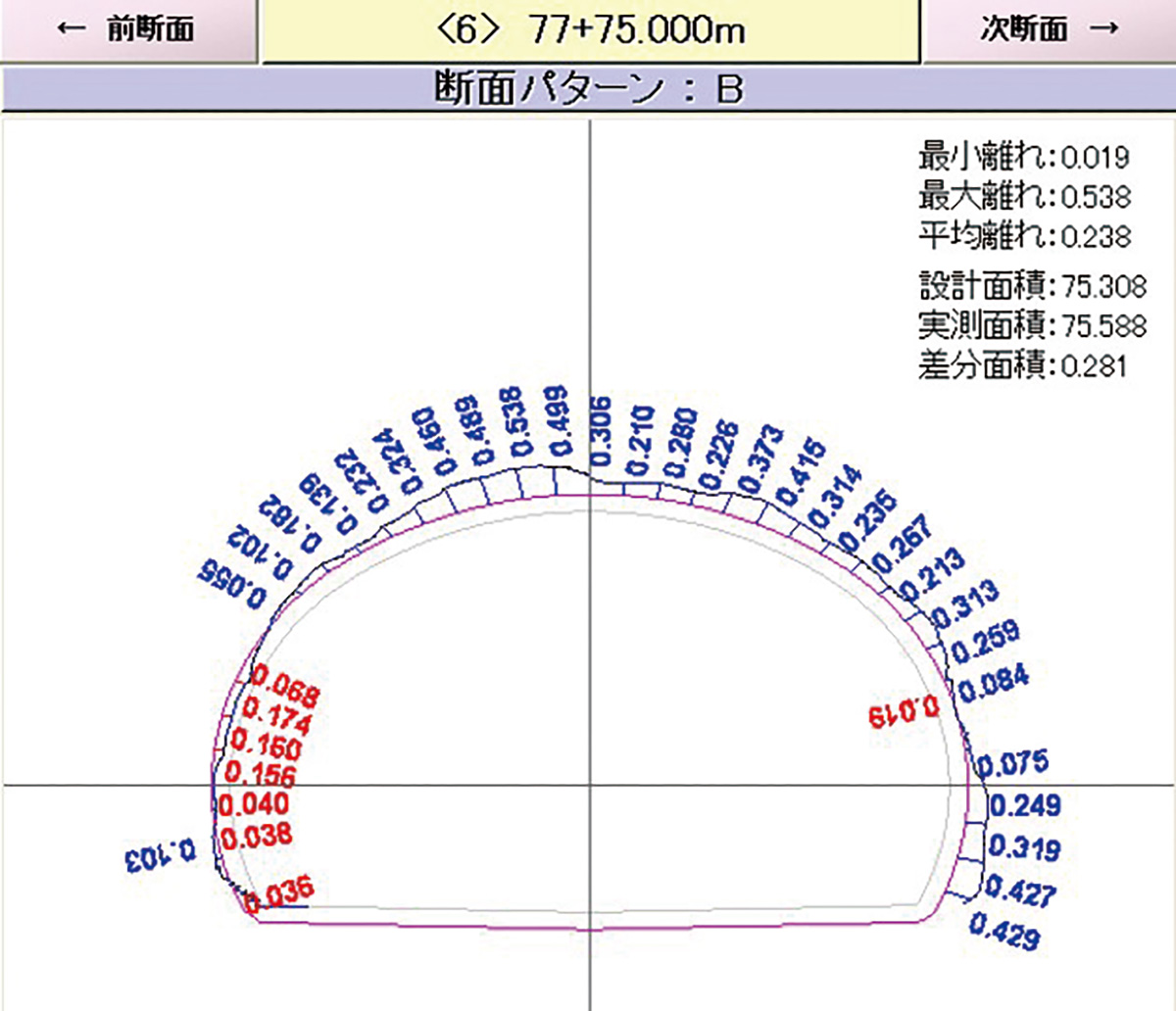

  • 断面表示

    断面表示
    ・設計値との比較
    ・計測値との比較(捲厚等)

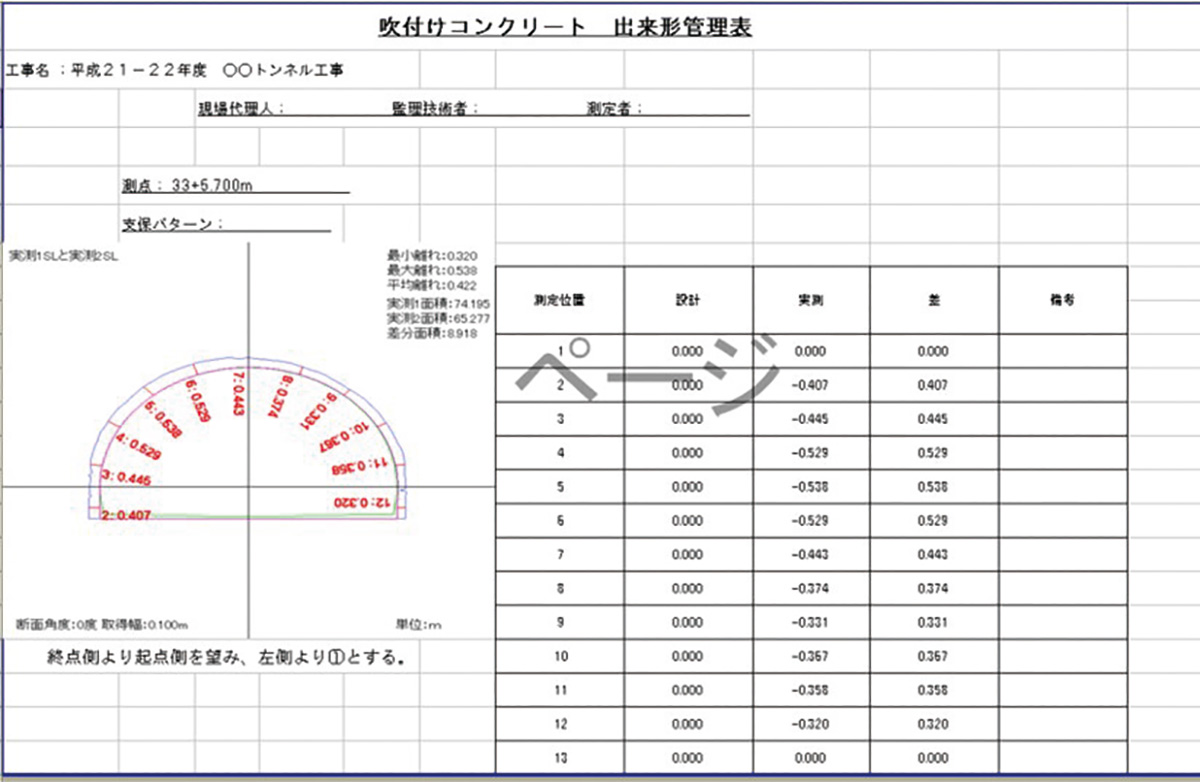

  • 出来形管理表

    出来形管理表

仕様

機種 GLS-2200S
最大測定距離 130m
測定範囲 水平方向:360°、鉛直方向:270°
最大取得点数 120,000点/秒
測定実務時間 約7~10分
測定精度(距離) 3.1mm
測定精度(面) 1.0mm
重量 約10kg(バッテリ、整準台含む)
