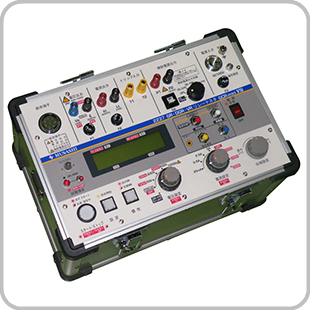

リレー試験GR/DGRリレーテスタ GCR-miniVS
| メーカー | ムサシインテック |
|---|---|
| 測定項目 | リレー試験 |
| 特長 | <<仕様>> ・使用電源：AC100V、50/60Hz、1φ、約450VA以下 ※補助電源は含まず ・補助電源：DC24/48/110V 10W/AC100V ※入力電源に同じ 5Aブレーカー保護 ・電流出力 AC 0.5~5A、精度：±1.0％rdg±3dgt、連続出力：30分 25mAレンジ｜容量：約10mVA、定格端子電圧：0.4V、表示分解能：0.1mA 0.5Aレンジ｜容量：約3VA、定格端子電圧：6V、表示分解能：1mA 2.5Aレンジ｜容量：約15VA、定格端子電圧：6V、表示分解能：1～2mA 5Aレンジ｜容量：約30VA、定格端子電圧：6V、表示分解能：1～2mA ・電圧出力（GR/DGR試験時） AC0.5～1200V/1.0～100mA、精度：±1.0％rdg±3dgt、連続出力：30分 ※190V出力時は約50VA 100mAレンジ｜容量：約10mVA、定格負荷：100mA、表示分解能：0.1mA 30Vレンジ｜容量：約8VA、定格負荷：320mA、表示分解能：0.1V 300Vレンジ｜容量：約37.5VA、定格負荷：320mA、表示分解能：1V 600Vレンジ｜容量：約7.5VA、定格負荷：15mA、表示分解能：1V 1200Vレンジ｜容量：約18VA、定格負荷：15mA、表示分解能：1～2V 電圧出力（OVR/UVR試験時） AC 1～125/250/500V、精度：±1.0％rdg±3dgt、連続出力：30分 ※190V出力時は約50VA 125Vレンジ｜容量：約40VA、定格負荷：320mA、表示分解能：0.1V 250Vレンジ｜容量37.5VA、定格負荷：150mA、表示分解能：0.1V 500Vレンジ｜容量：約7.5VA、定格負荷：15mA、表示分解能：1V 位相：表示範囲：進み＋190°～遅れ-190°、分解能：1°、表示精度：±3°以内 カウンタ：表示範囲：0～99999msec、分解能：1msec 表示精度：±10msec rdg±2dgt 表示器：LCD表示器5×7ドット 16桁2行 表示項目：電圧（設定・出力） 電流（設定・出力）/位相角/動作時間 バックアップ時間：60秒（電源投入後30秒以上経過後） |
