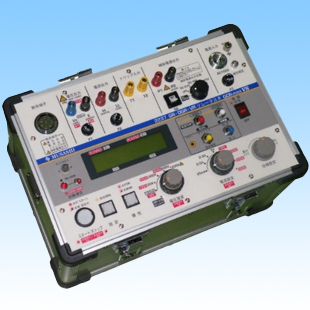

GR/DGRリレーテスタ GCR-miniVS
変電設備などに使用される保護リレーの動作試験を効率的に行うためのGR/DGRリレーテスタ GCR-miniVSです。
高圧用のGR・DGRだけでなく、特別高圧設備で使用されるEVTタイプのDGR、OVR・UVR、太陽光発電設備などに設置されるOVGR・RPRまで、幅広い保護継電器の試験に対応します。
電気主任技術者による受変電設備の保守点検、発電設備・変電設備のリレー試験、太陽光発電設備の保護継電器試験など、電力設備の保全業務に幅広く活用できます。
- 機種名
- GR/DGRリレーテスタ
- 型番
- GCR-miniVS
- メーカー
- ムサシインテック
- 価格
- お見積もり（30日レンタル標準価格）
- 在庫状況
- お問い合わせください
- 30日レンタル標準価格はユーザー登録して頂くと表示されます。
詳しくはログイン後の便利機能をご覧下さい - 消耗品・消費税は上記価格に含まれません
- レンタル料金には最低料金がございます
特長
- 電流、電圧、位相特性（位相角まで可）、動作時間、慣性特性試験に対応
- 最大5Aまでの大容量で、特高用のEVTタイプや電流抑制（lo-lo）タイプのDGRにも対応
- 試験出力は無歪み、出力周波数の選択・ゼロクロススタート方式とし、正確な試験が可能
- 系統連系の継電器試験に便利なDC24/48/110Vの補助電源出力をAC100Vに加えて装備
- 汎用性の高いターミナル端子に加えて、SOG開閉器の試験に便利な総合端子コードの接続が可能
主な仕様
【主な仕様】
| 使用電源 | AC100V、50/60Hz、1φ、約450VA以下（※補助電源は含まず） |
| 補助電源 | DC24/48/110V、10W/AC100V 入力電源に同じ、5Aブレーカー保護 |
| 電源出力 | 25mAレンジ｜容量：約10mVA、定格端子電圧：0.4V、表示分解能：0.1mA 0.5Aレンジ｜容量：約3VA、定格端子電圧：6V、表示分解能：1mA 2.5Aレンジ｜容量：約15VA、定格端子電圧：6V、表示分解能：1～2mA 5Aレンジ｜容量：約30VA、定格端子電圧：6V、表示分解能：1～2mA |
| 電圧出力（GR/DGR試験時） | AC0.5～1200V/1.0～100mA、精度：±1.0％rdg±3dgt、連続出力：30分（※190V出力時は約50VA） 100mAレンジ｜容量：約10mVA、定格負荷：100mA、表示分解能：0.1mA 30Vレンジ｜容量：約8VA、定格負荷：320mA、表示分解能：0.1V 300Vレンジ｜容量：約37.5VA、定格負荷：320mA、表示分解能：1V 600Vレンジ｜容量：約7.5VA、定格負荷：15mA、表示分解能：1V 1200Vレンジ｜容量：約18VA、定格負荷：15mA、表示分解能：1～2V |
| 電圧出力（OVR/UVR試験時） | AC1～125/250/500V、精度：±1.0％rdg±3dgt、連続出力：30分（※190V出力時は約50VA） 125Vレンジ｜容量：約40VA、定格負荷：320mA、表示分解能：0.1V 250Vレンジ｜容量：約37.5VA、定格負荷：150mA、表示分解能：0.1V 500Vレンジ｜容量：約7.5VA、定格負荷：15mA、表示分解能：1V |
| 位相 | 表示範囲：進み+190°～遅れ-190°、分解能：1°、表示精度：±3°以内 |
| カウンタ | 表示範囲：0～99999msec、分解能：1msec、表示精度：±10msec rdg ±2dgt |
| 表示器 | LCD表示器5×7ドット、16桁2行 |
| 表示項目 | 電圧（設定・出力）、電流（設定・出力）/位相角/動作時間 |
| バックアップ時間 | 60秒（電源投入後30秒以上経過後） |
