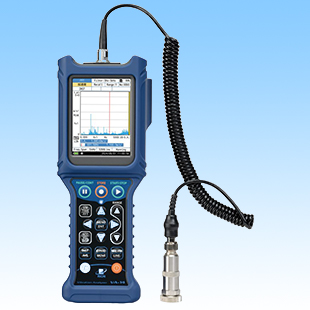

振動分析計 VA-14

振動分析計 VA-14は、機械設備や回転機器の振動状態を測定・解析できる高性能な振動測定器です。
加速度・速度・変位の同時測定に対応し、設備の異常振動検出や原因解析、予防保全に活用できます。
FFT分析機能を搭載しており、振動の周波数成分を解析することで、ベアリング異常・アンバランス・軸ずれなど、機械設備のトラブル要因を詳細に把握できます。
工場設備の保全、製造ラインの品質管理、機械メンテナンス、研究開発など幅広い用途で使用されています。

機種名: 振動分析計
型番: VA-14
メーカー: リオン
価格: お見積もり（30日レンタル標準価格）
在庫状況: お問い合わせください

30日レンタル標準価格はユーザー登録して頂くと表示されます。
詳しくはログイン後の便利機能をご覧下さい
消耗品・消費税は上記価格に含まれません
レンタル料金には最低料金がございます

▶レンタル機器を目的から探す

特長

加速度・速度・変位の振動測定とFFT周波数分析に対応
最大3200ラインの高分解能FFT解析で異常原因を詳細診断
ベアリング異常・アンバランス・軸ずれ・共振などの振動解析に最適
時間波形表示・FFTスペクトル表示・波形収録機能を搭載
最大2048回平均演算により安定した解析結果を実現
最大200時間の長時間データ収録に対応
SDカード保存・画面キャプチャ保存・測定データ呼び出し機能を搭載
ネットワーク経由で遠隔操作・ファイル転送が可能
タッチパネル搭載3.5インチLCDで直感的な操作性
設備診断・予知保全・故障解析・品質管理に最適

主な仕様

【適合規格】

適合規格	EMC指令	Directive 2014/30/EU、EN 61326-1:2021
	低電圧指令	Directive 2014/35/EU、EN 61010-1:2010/A1:2019
	RoHS2指令	Directive 2011/65/EU、EN IEC 63000:2018
	その他	WEEE指令 Directive 2012/19/EU、中国版RoHS、KCマーク

【入力機能】

入力機能	測定チャンネル数	1チャンネル
入力機能	コネクタおよび種類など	BNCコネクタ、CCLD電源20V、2mA

【入力レンジ】

感度が(0.100～0.999)mV/(m/s2)の場合	ACC	10、31.6、100、316、1000、3160、10000m/s2(rms)
	VEL	31.6、100、316、1000、3160、10000、31600mm/s(rms)
	DISP	0.89、2.83、8.94、28.3、89.4、283、894mm(EQP-P)
PV-57I使用時、または感度が(1.00～9.99)mV/(m/s2)の場合	ACC	1、3、16、10、31.6、100、316、1000m/s2(rms)
	VEL	3.16、10、31.6、100、316、1000、3160mm/s(rms)
	DISP	0.089、0.283、0.89、2.83、8.94、28.3、89.4mm(EQp-p)
感度が(10.0～99.9)mV(m/s2)の場合	ACC	0.1、0.316、1、3.16、10、31.6、100m/s2(rms)
	VEL	0.316、1．3.16、10、31.6、100、316mm/s(rms)
	DISP	0.0089、0.0283、0.089、0.283、0.89、2.83、8.94mm(EQp-p)

【測定範囲】

PV57I、ハイパスフィルタ:3Hz、ローパスフィルタ:5kHz、設定の場合
ACC	0.02m/s2～141.4m/s2(rms)※PV57Iの最大連続測定加速度による制限瞬間最大加速度:700m/s2
VEL	0.2～141.4mm/s(rms)※159.15Hz入力時
DISP	0.02～40.0mm(EQP-P)※15.915Hz入力時

【測定周波数範囲】

ACC	1Hz～20kHz
VEL	3Hz～3KHz
DISP	3Hz～500Hz
加速度包絡線	1kHz～20kHz

【フィルタ特性】

前置フィルタ	振動シビリティ(ISO2954:2012に即した10Hz～1kHzを周波数レンジに持った速度実効値)
ハイパスフィルタ(HPF)	1Hz(加速度のみ)、3Hz、10Hz、1kHz(-10%点)、遮断特性:-18dB/oct
ローパスフィルタ(LPF)	1kHz、5kHz、20kHz(-10%点)、遮断特性:-18dB/oct
備考	※HPFとLPFは加速度、速度、変位で個別に設定可能

【演算項目】

振動計(VM)モード	ACC	m/s2:RMS、PEAK、波高率
	VEL	mm/s:RMS、EQPEAK、PEAK
	DISP	mm、μm:RMS、EQPEAK、EQP-P、P-P-
時間波形(TIME)モード	測定量	ACC、VEL、DISP、加速度包絡線のいずれかを選択
	分析ライン数	200、400、800、1600、3200
	周波数スパン	100・200・500Hz、1・2・5・10・20kHz
FFT分析モード(スペクトル)	測定量	ACC、VEL、DISP、加速度包絡線のいずれかを選択
	分析ライン数	200、400、800、1600、3200
	周波数スパン	100・200・500Hz、1・2・5・10・20kHz
	時間窓関数	レクタンギュラ、ハニング、フラットトップ
	演算	瞬時値、リニア平均、最大値、指数平均、リニア平均と最大値は同時に算出や保存が可能
	平均回数	最大2048回

【波形収録機能】

振動計(VM)モード	最大200時間
FFT分析モード	1ファイルにつき1MBまで記録可能(サンプリング周波数が51.2kHzのとき最長10秒)
備考	FFT分析モードの演算時の振動波形を記録する

【トリガ】

トリガソース	外部トリガ、レベルトリガ
トリガレベル	片側振幅フルスケールの1/8ステップ
トリガスロープ	+/-
プリトリガ	1/8フレーム
トリガ動作	フリー	トリガに関係なく常時演算する
	リピート	トリガ発生ごとに演算する
	シングル	トリガが発生すると1回だけ演算する

【表示】

表示	3.5インチTFT-LCDモニタ、FFT分析モード画面、時間波形(TIME)モード画面のカーソル位置はタッチパネルで動作
警告表示	LED(OVER時赤点灯)

【メモリ】

メモリ媒体	SDカード(最大32GB)
ストアモード	Manual	測定値および設定条件を1組としたデータをメモリカードに保存、1000データを1ストア名に保存。1000ストア名まで保存可能。
	Auto	1ストア名で最大200時間の連続保存。1000ストア名まで保存可能。
設定条件メモリ	本体内部に10個までの設定条件を保存、SDカードでは最大1000個まで保存可能。
WAVEファイル	振動計モードのストアモードAuto時に最大200時間の振動波形を記録
BMPファイル	表示中の画面をBMPファイル形式で保存
リコール機能	測定データをメモリカードから読み出し、画面上への表示を行う
レジューム機能	各種設定を記憶し、電源再投入時は、前回電源OFFの設定で起動
