専門知識不要!
どこでもだれでも簡単に
「傾き」をワイヤレスで遠隔観測可能!

橋梁 法面 近接施工

無線式傾斜監視システムチルフォメーション

NETIS(新技術)登録 No.KTK-170010-A

チルフォメーション
簡易変位計測システムとして
多種多様な現場で手軽に変位(傾斜)計測を可能に

2軸傾斜センサを使用した無線式傾斜監視システムです。
計測データは無線装置にて受信装置へ送信。
受信装置は送信された計測データを携帯通信網にて
クラウドサーバーへ送信し保存しますので、何時でも何処からでも
インターネット上で遠隔監視が可能になります。
またあらかじめ設定した閾値(警報値)を超えた際には、
警報メールを配信することはもちろん、
回転灯にて警報することも可能です。

受付時間/平日8:50~18:00(土日祝日除く)お問い合わせはこちらから

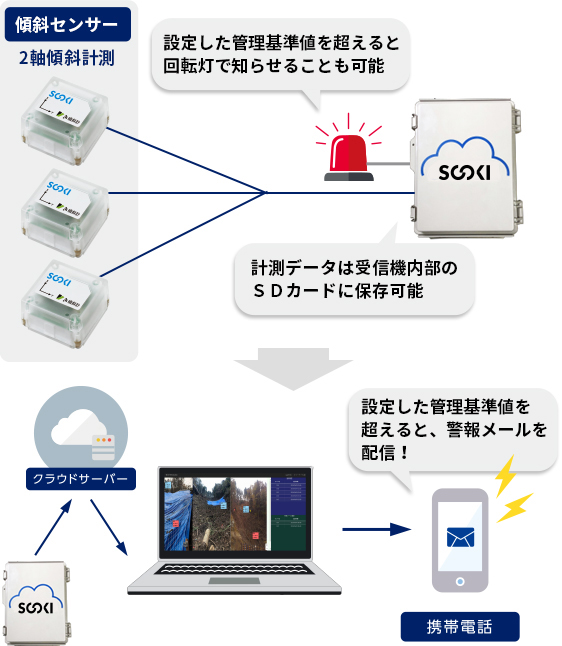

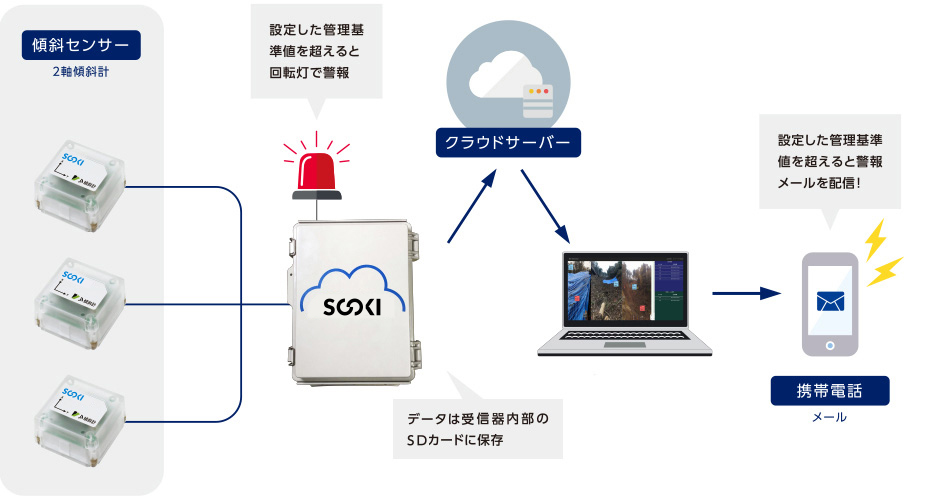

◆システム構成

システム構成

◆チルフォメーション:3つのおすすめポイント

  • ポイント1
  • point1設置場所を選ばない

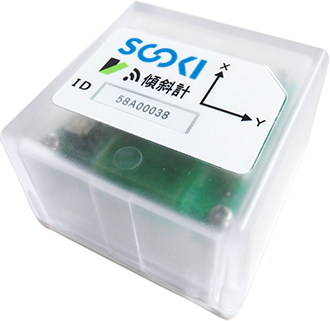

    傾斜計は小型で養生ケースに収納されており、
    単4電池×3本にて作動するため、設置場所を選びません。

  • ポイント2
  • point2運用しやすい

    機器、計測頻度を任意で変更可能なため、
    現場単位での運用の幅が広がります。

  • ポイント3
  • point3計測位置が分かりやすい

    ソフト上の背景に現場図面や地図を挿入できるので、
    視覚的に計測位置を把握することができます。

◆様々な場面で活用できる傾斜監視システム

様々な場面で活用できる傾斜監視システム

『簡単』・『手軽』・『安価』を実現。変位計測(傾斜管理)を従来の高精度・高機能・高価格から、
『簡単』・『手軽』・『安価』を実現。容易に現場導入を可能にし、老朽化の進むインフラ管理と建設工事の際の安全管理や近接施工による既設構造物への影響監視等、多種多様な現場で活用を可能にしたお客様のご要望にお応えできる簡易変位計測システムです。

◆仕様

測定可能傾斜角度
±90°
精度
0.1°
センサー閾値設定
0.1°~90°
データ送信感覚
1秒/10秒/1分/5分/15分/30分/1時間/3時間/6時間/12時間/24時間
センサー表示
度・ミリ(mm)・分数から選択可
防塵・防水性
IP×04相当(センサ)
傾斜センサ計電源
単4電池×3本
電池寿命
15分=約6ヶ月 ※目安
受信機電源
AC100V
使用温度範囲
-5℃~55℃
傾斜センサ寸法
67(W)×67(D)×41(H)mm 重量:190g(ホルダー含む)
受信機寸法
160(W)×100(D)×120(H)mm(突起含まず)1.35kg
